TWS Bluetooth-Kopfhörerantenne
Der Hauptgrund, warum Bluetooth-Kopfhörer so beliebt sind, ist, dass sie drahtlos sind und die Fesseln kabelgebundener Kopfhörerkabel loswerden. Bluetooth-Headsets übertragen Signale über Funkwellen, daher ist das Antennendesign sehr wichtig. Dieser Artikel stellt kurz die gängigen Arten von Antennen vor, die in digitalen Handheld-Produkten verwendet werden.
1. PCB-Antenne.
Die PCB-Antenne ist eine Antenne, die direkt aus Kupferfolie auf der PCB-Leiterplatte besteht, was die Vorteile niedriger Kosten, hoher Chargenstabilität und kein Debugging in der Produktion bietet. Der Nachteil ist, dass es nur für ein einziges Frequenzband geeignet ist, und weil es aus PCB-Kupferfolie besteht, ist die Antennenposition relativ begrenzt. Außerdem erfordert die PCB-Antenne im Allgemeinen einen großen Headroom-Bereich, und die Größe der Antenne selbst ist ebenfalls groß. PCB-Antennen werden häufig in Laptops, TV-Boxen usw. verwendet. Die PCB-Antennen in Bluetooth-Headsets sind in der folgenden Abbildung dargestellt:

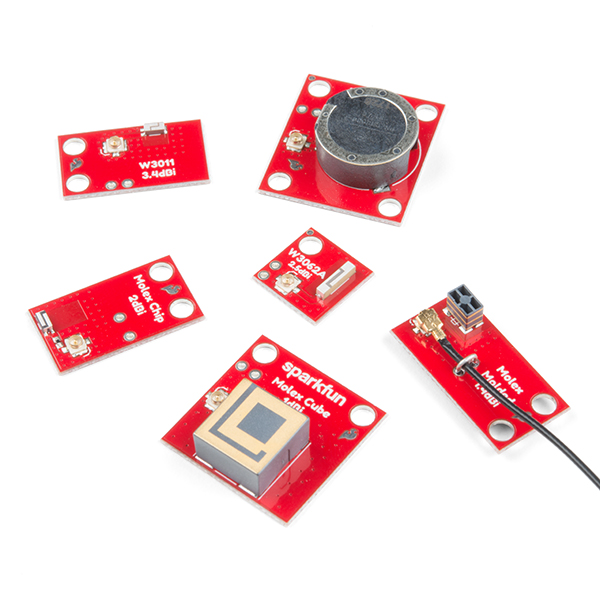

2. Keramikantenne.
Die Keramikantenne ist eine miniaturisierte Antenne, die für Bluetooth-Geräte geeignet ist. Es nimmt wenig Platz ein und hat eine gute Leistung. Es hat eine schmale Bandbreite und es ist schwierig, mehrere Frequenzbänder zu erreichen. Es kann die Integration des Motherboards effektiv verbessern und die Beschränkung der Antenne auf ID reduzieren.; Das Design muss zu Beginn der Definition des Boards importiert werden. Keramikantennen werden in Blockkeramikantennen und Mehrschichtkeramikantennen unterteilt:
Blockantenne: Der gesamte Keramikkörper wird bei hoher Temperatur gesintert und dann wird der Metallteil der Antenne auf die Oberfläche des Keramikblocks gedruckt.
Mehrschichtige Antenne: Beim Brennen wird das Co-Firing-Verfahren bei niedriger Temperatur verwendet, um zu sagen, dass die mehrschichtige Keramik gestapelt und ausgerichtet und dann bei hoher Temperatur gesintert wird, sodass der Metallleiter der Antenne auf jede keramische dielektrische Schicht gedruckt werden kann entsprechend den Designanforderungen, damit es die Größe der Antenne effektiv reduzieren und den Zweck des Versteckens der Antenne erreichen kann.
Da die Dielektrizitätskonstante der Keramik selbst höher ist als die der PCB-Leiterplatte, kann die Verwendung einer Keramikantenne die Größe der Antenne effektiv reduzieren und gleichzeitig die Leistung der Antenne sicherstellen. Der Nachteil von Keramikantennen besteht darin, dass sie Konsistenzprobleme haben, dass sie groß sind und dass sie auch in der Platzierung begrenzt sind. Keramikantennen werden am häufigsten in IoT-Produkten wie GPS-Antennen und Bluetooth-Antennen verwendet.

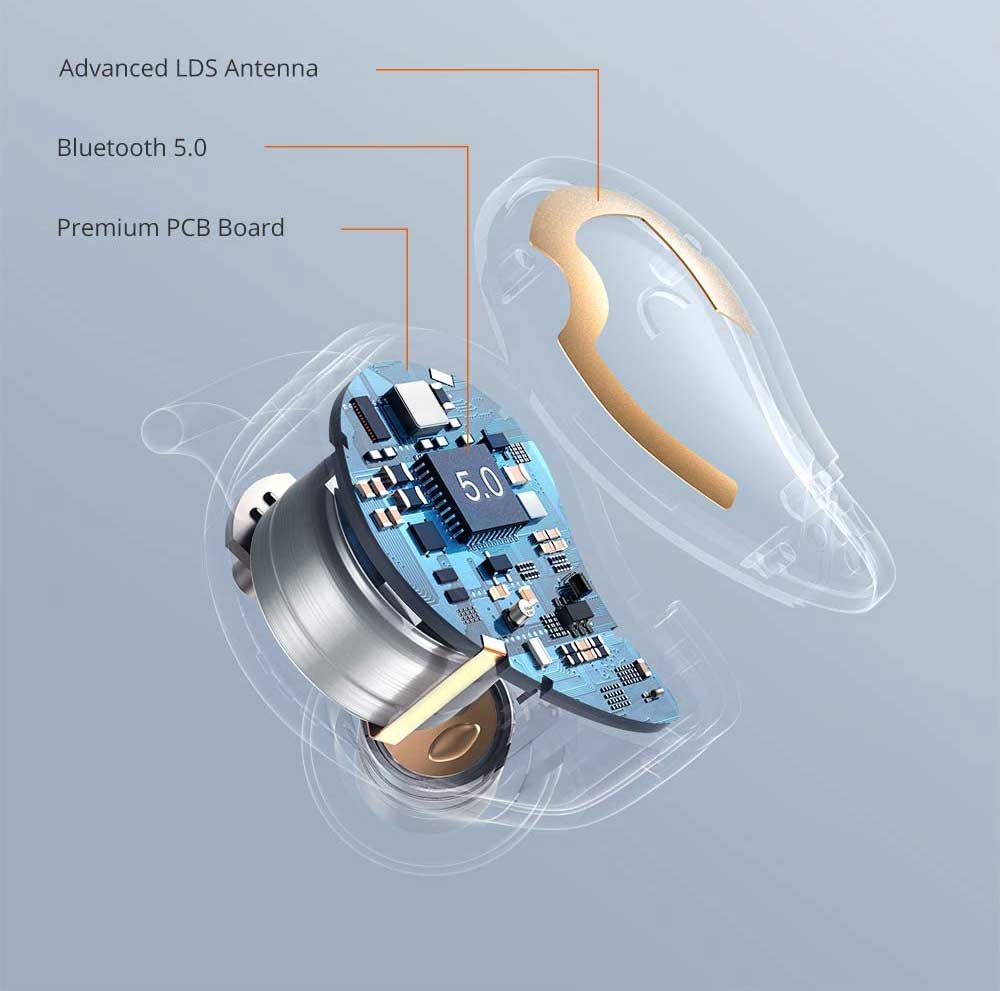

3. LDS-Antenne.
Die LDS-Antennentechnologie ist eine Laser-Direktstrukturierungstechnologie, die einen Computer verwendet, um die Bewegung des Lasers entsprechend der Flugbahn des Leitermusters zu steuern und den Laser auf das geformte dreidimensionale Kunststoffgerät zu projizieren. Innerhalb weniger Sekunden wird das Schaltungsmuster aktiviert. Ihr Prinzip ähnelt einer PCB-Antenne, der Unterschied besteht darin, dass LDS die Form der Antenne verwendet, um einen Laser auf ein Kunststoffgehäuse zu projizieren, und durch Galvanisieren innerhalb weniger Sekunden eine Metallantenne bildet. Der größte Nachteil der LDS-Antenne sind die hohen Kosten und der komplizierte Prozess. Der größte Vorteil besteht darin, dass die Antenne direkt auf der Rückseite des Gehäuses platziert werden kann, sodass die Freifläche der Antenne groß und der Antennenwirkungsgrad hoch ist. Es wird derzeit häufig in High-End-Smartphones, Smartwatches/-bändern und Bluetooth-Headsets verwendet.
