Konnektoren werden sehr häufig verwendet und jeder kennt Konnektoren. Während der Verwendung des Connectors kann es jedoch zu Verbindungsfehlern kommen. In diesem Artikel stellt der Herausgeber die Gründe für das Scheitern der Konnektorverbindung vor. Darüber hinaus befasst sich dieser Artikel mit den Überlegungen zum Testen von Board-to-Board-Steckverbindern.
1. Diskussion über die Ursache des Verbindungsfehlers des Steckers
Im Vergleich zum Außenleiter ist der Innenleiter des Steckverbinders kleiner, und der Innenleiter mit geringer Festigkeit verursacht mit größerer Wahrscheinlichkeit einen schlechten Kontakt und führt zum Ausfall des Steckverbinders.

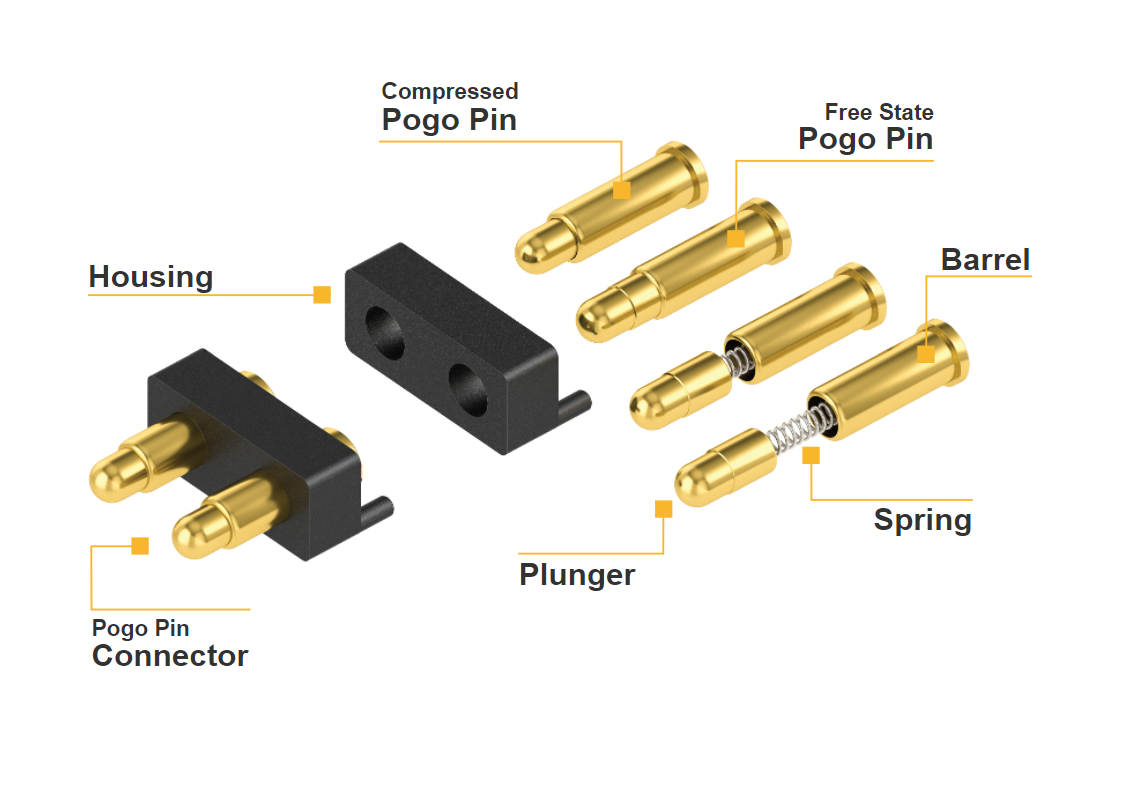

Die meisten Innenleiter des Verbinders verwenden elastische Verbindungsverfahren, wie z. B. eine elastische Verbindung vom Federklauentyp, eine elastische Verbindung vom Buchsenschlitztyp, eine elastische Verbindung vom Faltenbalgtyp und so weiter. Unter ihnen ist die geschlitzte elastische Verbindungsstruktur der Buchse einfach, die Verarbeitungskosten sind niedrig, die Montage ist bequemer und der Anwendungsbereich ist am umfangreichsten.
1. Der Innenleiter sitzt nicht fest
Für Montagezwecke wird in der Struktur vieler HF-Koaxialsteckverbinder (z. B. N-Typ, 3,5 mm) der Innenleiter an der dielektrischen Halterung in zwei Teile geteilt und dann mit Schrauben verbunden. Aufgrund des kleinen Durchmessers des Innenleiters ist die Verbindungsfestigkeit des Innenleiters jedoch sehr schlecht, wenn der Klebstoff nicht auf die Schraubverbindung aufgetragen wird, um sie während der Montage zu fixieren, insbesondere bei einigen kleinen HF-Koaxialverbindern. Wenn der Steckverbinder viele Male verbunden und getrennt wird, kann sich daher der Innenleiterfaden unter der Langzeitwirkung von Torsion und Spannung lösen und abfallen, was zu einem Verbindungsfehler führt.
Eine der üblicherweise verwendeten Strukturen von HF-Koaxialverbindern besteht darin, dass der Innenleiter, der dielektrische Träger und der Außenleiter durch Klebstoff aneinander befestigt sind. Wenn die in dieser Struktur aufgetragene Klebstoffmenge nicht ausreicht oder die Verbindungsfestigkeit des Klebstoffs während der Montage nicht ausreicht, kann das geklebte Teil aufgrund der Kraft während des Gebrauchs brechen, was dazu führt, dass sich der Innenleiter dreht oder axial bewegt, und die Innenleiter Es kann kein guter elektrischer Kontakt hergestellt werden und die Verbindung schlägt fehl.
Verbesserungsverfahren: Beim Zusammenbau des Koaxialverbinders kann eine geeignete Menge Leitkleber oder Gewindesicherungsmittel auf die Gewindeverbindung aufgetragen werden, um die Zuverlässigkeit der Gewindeverbindung zu erhöhen. Es sollten Klebstoffe mit höherer Haftfestigkeit gewählt werden, und der Klebstoff muss beim Kleben das gesamte Klebeloch ausfüllen; Rändelung am geklebten Teil des Innenleiters vergrößert die Kontaktfläche zwischen Innenleiter und Klebstoff, um ein Verdrehen des Innenleiters zu verhindern; Innenleiter richtig einstellen Die radialen Abmessungen und Toleranzen des Leiters, des Außenleiters und des dielektrischen Trägers machen die Passung zwischen dem Innenleiter und dem dielektrischen Träger, zwischen dem dielektrischen Träger und dem Außenleiter zu einer Presspassung, und können auch die drei passen fester zusammen.
2. Falsche Größe der Buchse oder des Stifts des Innenleiters
Wenn der Lochdurchmesser des Innenleiters der Buchse kleiner als die angegebene Größe ist, wenn der Stift des Innenleiters der Buchse in die Buchse eintritt, wird die Buchse überdehnt, der Verformungsbetrag überschreitet seinen elastischen Verformungsbereich, plastisch es kommt zu Verformungen und der Leiter in der Buchse wird beschädigt; Wenn im Gegensatz dazu der Durchmesser des Stifts zu klein ist, wenn der Stift und die Buchse zusammenpassen, der Spalt zwischen dem Stift und der Wand der Buchse zu groß ist, können die beiden Innenleiter des Steckers nicht in engem Kontakt sein , wird der Kontaktwiderstand groß und die elektrischen Leistungsindikatoren des Steckverbinders werden ebenfalls schlecht sein.
Verbesserungsmethode: Ob die Passung von Buchse und Stift sinnvoll ist, können wir anhand der Einsteckkraft und Haltekraft des Regelstifts und des Leiters in der Buchse messen. Bei Steckverbindern vom Typ N sollte die Einsteckkraft kleiner oder gleich 9 N sein, wenn der Durchmesser Φ1,676 0 plus 0 0,005 Standardstift mit der Buchse zusammenpasst, und die Haltekraft, wenn der Durchmesser Φ1.6000-0.005 Standard-Gauge-Stift und der Innenleiter der Buchse sind aufeinander abgestimmt größer als oder gleich 0,56N.
Daher können wir die Steckkraft und die Haltekraft als Prüfstandards verwenden. Durch Einstellen der Größe und Toleranz der Buchse und des Stifts sowie des Alterungsbehandlungsprozesses des Leiters in der Buchse können die Einsteckkraft und die Haltekraft zwischen dem Stift und der Buchse eingestellt werden. in einem angemessenen Bereich.
