Reflow-Löten und Wellenlöten im Pogo-Pin-Projekt
Im Allgemeinen verwenden Pogo-Pin-Steckverbinder zwei Lötverfahren: Reflow-Löten und Wellenlöten.
Reflow-Löten bezieht sich auf das Auftragen einer Lötpaste auf die Oberfläche der Pads (Kontaktpads) der Leiterplatte. Nach dem Verbinden einer oder mehrerer elektronischer Komponenten wird das Löten durch Erhitzen in einem Mehrtemperatur-Reflow-Ofen durchgeführt, um eine dauerhafte Aushärtungsverbindung zu erreichen.
Die heutigen digitalen Elektronikprodukte entwickeln sich in Richtung ultraklein, ultrafein und ultradünn. Der Designraum für die interne Struktur wird immer kompakter, das Designlayout für Leiterplatten wird immer kompakter, die Terminalprodukte werden immer schneller aktualisiert und das Verkaufsvolumen steigt. Es wird immer höher und Wellenlöten und Handlöten konnten seiner Entwicklung nicht gerecht werden. Nur durch den Einsatz der Reflow-Löttechnologie kann eine hochpräzise, hocheffiziente und qualitativ hochwertige SMT-Patch-Produktion durchgeführt werden. Pogo-Pin-Steckverbinder werden aufgrund ihrer geringen Größe, hohen Lebensdauer, großen Stromstärke, ihres schönen Aussehens und ihres praktischen strukturellen Designs für Konstrukteure häufig in mobilen Endgeräten der Unterhaltungselektronik und industriellen Elektronikprodukten verwendet.
Pogo-Pin-Anschlüsse sind auf zwei Arten erhältlich:

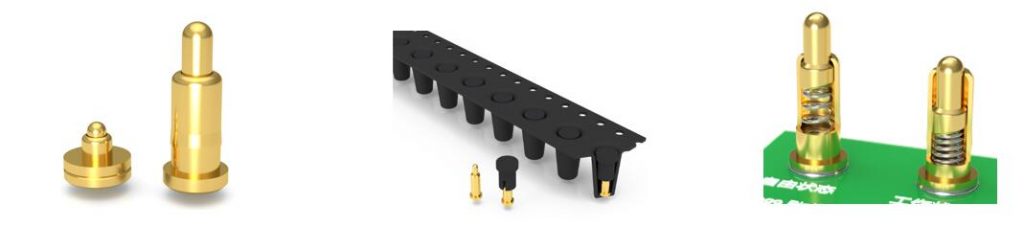

Der erste ist der Patch-Typ mit flachem Boden, der auf der Oberfläche des PCB-Pads montiert wird. Wir nennen es SMT-Oberflächenmontagetechnologie, wie unten gezeigt:

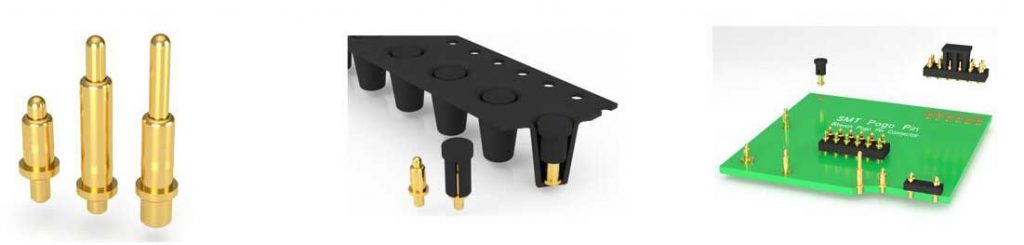

Der zweite ist der Stift mit dem Endstift, der in das Loch-Patchschweißen der Leiterplatte eingeführt wird. Wir nennen es Plug-in-SMT-Patchschweißen, was auch eine Art Reflow-Löten ist. Der Zweck dieser Methode besteht darin, die Greifkraft der Komponenten zu verbessern. Es ist fester mit der Leiterplatte verbunden. Wie nachfolgend dargestellt:
2. Wellenlöten

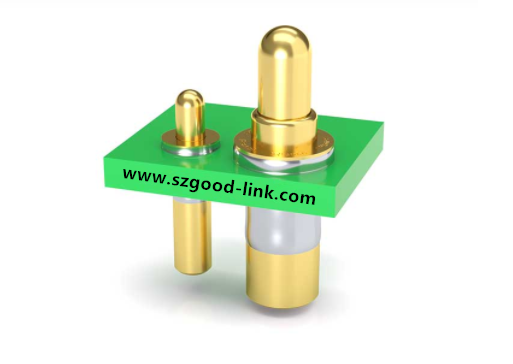

Wellenlöten ist ein Prozess zum Löten von Komponenten mit geschmolzenem Lot, das Lotwellenberge bildet. Bei dieser Lötmethode müssen zunächst die Stifte der Komponenten in die Löcher der Leiterplatte eingeführt werden. Das Wellenlöten eignet sich für Hochleistungs-Steckstift-Elektronikbauteile, nicht jedoch für Eigengewichts-Elektronikbauteile. Sehr leichtes und stiftloses Löten von elektronischen SMD-Bauteilen.
