Wie verwende ich einen Pogo-Pin?
Grundlegende Einführung des POGO PIN-Anschlusses
Der Pogo Pin-Anschluss ist eine Federsonde, die durch Vernieten der vier Grundkomponenten einer Nadel (Plunger), eines Nadelrohrs (Tube), einer Feder (Feder) und eines Gummikerns (Gehäuse) durch hochpräzise Ausrüstung gebildet wird. Es wird auch Pogo-Pin, Federkausche, Federsonde, Spring Loaded, PogoPin-Anschluss genannt. Die Unterseite des Pogo Pin's Plungers ist normalerweise eine geneigte Oberflächenstruktur. Die schräge Oberflächenstruktur hat die Funktion, dass der Pogo Pin die Nadel (Plunger) während der Arbeit in Kontakt mit der Innenwand des Nadelrohres (Tube) hält, sodass der Strom hauptsächlich durch die vergoldete Nadel (Plunger) fließt. und das Nadelrohr. (Tube) um die Stabilität und niedrige Impedanz des Pogo Pins zu gewährleisten.
Wir stellen Ihnen eine Reihe von Pogo Pin-Produkten zur Verfügung. In der Steckverbinderindustrie ist der Pogo-Pin eine spezielle Verbindungstechnik. In den letzten Jahren wurde diese zuverlässige Technologie von einigen renommierten Weltklasse-Herstellern akzeptiert und erfolgreich in ihren mehr als hundert elektronischen Produkten wie Handybatterien, Antennenanschlüssen, GPS-Ortungssystemen und Laptops eingesetzt. , Videospielgeräte, Straßenlaternen im Freien, Hörgeräte, Funkempfänger usw.
GRUNDPARAMETER DES POGO-STIFTVERBINDERS
Pogo-Pin (Plunger): Messing vergoldet (C3604), die Dicke der galvanisierten Schicht variiert je nach Anwendung, im Allgemeinen vernickelt 1,25~2,5um (umgerechnet in 50~100u&Quot;), Gold- plattiert 0,125 µm ~ 0,5 µm (umgerechnet auf 5u"~20u").
Lauf: Messing vergoldet (C3604), die Dicke der galvanisierten Schicht ist für verschiedene Anwendungen unterschiedlich, im Allgemeinen vernickelt 1,25~2,5 µm (umgerechnet in 50~100 µm&Quot;), vergoldet 0,125 µm ~0,25um (umgerechnet in 5u”~10u”).
Feder: Edelstahl (SUS304) oder Klavierstahldraht
Gehäuse: PA46, PA9T, HTN, LCP (halogenfreies Material, Brandklasse UL94V-0)
Abdeckung (CAP): PA46, PA9T, HTN, LCP (halogenfreies Material, Brandklasse UL94V-0)

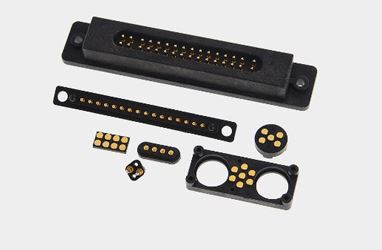

POGO PIN VERBINDER PRODUKTSPEZIFIKATION
VORTEILE DES POGO PIN-VERBINDERS
Wasserdichtes Design gemäß IPX6-IPX7
Kleiner Formfaktor
Hochtemperaturbeständigkeit
Korrosionsbeständigkeit
Bieten Sie ein individuelles Design an
POGO PIN-Connector-Anwendung
