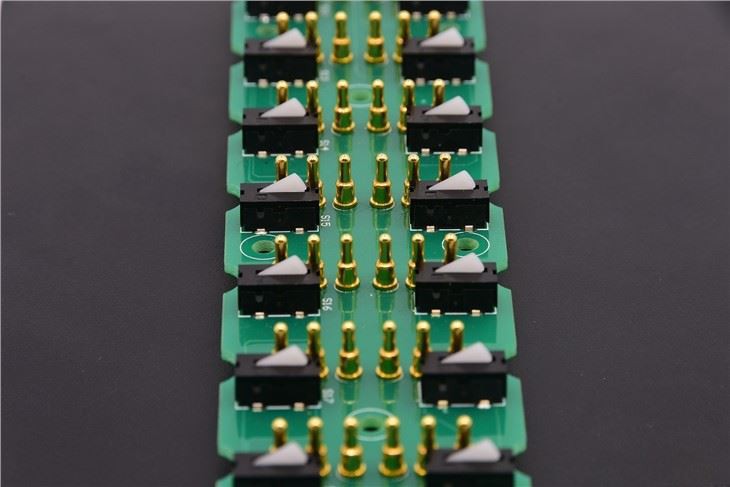

Feder-geladene Pogo-Pin-Leiterplatte

Feder-geladene Pogo-Pin-Leiterplatte

POGO PIN ist ein sehr häufig verwendeter elektronischer Steckverbinder. Sein Grundaufbau besteht aus einem Drehrohr, einer Drehnadel und einer Druckfeder. Die Mündung des Nadelrohrs ist gecrimpt, um die Nadel innerhalb des Nadelrohrs zu halten, und die Kontaktkraft wird durch die Feder bereitgestellt, um eine elektrische Verbindung zwischen der Nadel und den Andockteilen herzustellen. Ich glaube, viele Leute wissen nicht, wie POGO PIN geschweißt wird.

Feder-geladene Pogo-Pin-Leiterplatte

During the use of POGO PIN, the male and female ends are docked and the pogo pin compresses a certain stroke (compression amount 1.0mm, elastic force 70g±20g). It can be powered on, transmit signals, etc. to achieve various functions. Pogo Pin can be soldered on the PCB to make it fixed, or it can be fixed on the product structure, which requires professional design engineers to solve the problem.

Feder-geladene Pogo-Pin-Leiterplatte

10 Jahre Erfahrung in der Herstellung von POGOPIN-Federkauschen, Qualität und Quantität. Um die Qualität der Produkte zu gewährleisten, müssen die Details jeder Verarbeitungskette sehr gut kontrolliert werden. Die von uns hergestellten Federkauschen waren stets führend-, wurden von einigen bekannten- in- und ausländischen Unternehmen als ihre Verbinderlieferanten anerkannt und haben sich einen guten Ruf erworben.

Feder-geladene Pogo-Pin-Leiterplatte

Die Struktur, die zum Verbinden der Leiterplatte mit Arbeitshöhe Null und des POGOPIN-Steckverbinders verwendet wird, einschließlich des Nadelrohrs und der Leiterplatte, ein Befestigungsloch ist in der Mitte der Oberseite der Leiterplatte geöffnet, das Nadelrohr ist innerhalb der Halterung angeordnet Loch, und die Innenseite des Nadelrohrs ist mit einer Verbindungsstruktur versehen, die Verbindungsstruktur besteht aus einer Feder und einem Nadelschaft. Diese Art von Struktur zum Verbinden der Leiterplatte ohne Arbeitshöhe und des POGOPIN-Steckverbinders kann durch die Elastizität der Feder, wenn der POGOPIN-Steckverbinder mit der Leiterplatte verbunden ist, der Stiftschaft in das Innere gedrückt werden, wodurch die Feder zusammengedrückt wird. damit die Leiterplatte ist Die Oberseite wird flach gehalten, um eine Arbeitshöhe von Null zu erreichen, und wenn der POGOPIN-Stecker von der Leiterplatte getrennt wird, kann der Nadelschaft unter der Wirkung der Federkraft aus dem Inneren des Nadelrohrs herausragen. was die Praktikabilität verbessert.

Feder-geladene Pogo-Pin-Leiterplatte

Wie werden Pogopin-Pogo-Pins auf der Leiterplatte installiert?

Zuerst Oberflächenmontage

Der Pogo-Pin wird normalerweise stabil installiert, und der Boden des Nadelrohrs ist ein flaches Bodendesign, sodass wir ein vertikales oder horizontales Gehäuse verwenden können, was das Löten mit der Leiterplatte erleichtert. Außerdem haben einige Nadeln am Ende Positionierungsstifte, sodass es keinen Versatz gibt und es besser funktioniert.

Zweitens die Installationsmethode für gerade Lötfahnen

Gewöhnliches Plug--in-Gehäuse zum einfachen Löten. Darüber hinaus verwenden wir häufig Endstück-Plug-in-Pakete-, was den Pogo-Pin-Herstellern auch mehr Optionen in Bezug auf die Platznutzung bietet.

Drittens schwimmende Installation

Verwendet hauptsächlich ein doppelt-doppeltwirkendes- Kopfdesign, das besser für Verbindungen ohne Schweißdruck geeignet ist, wodurch Ingenieure mehr Raumflexibilität bei der Herstellung von zwei-Wege-Boards- haben zu-Board-Verbindungen.

Die oben genannten Punkte sind mehrere Installationsmethoden für Pogo-Pin-Federkauschen, die Ihnen heute empfohlen werden. Es gibt viele andere Installationsmethoden für Pogo-Pin-Federkausche, wir müssen immer noch entsprechend unserer tatsächlichen Situation auswählen.
