TWS Kopfhörer Lade Pogo Pin
Die Metallkontakte in der TWS-Ladebox heißen auf Deutsch Pogo Pin. In diesem Kapitel werden wir über das Design des Fingerhuts sprechen. Einige Hersteller legen es alleine auf ein kleines Board, und die meisten von ihnen sind immer noch direkt an Bord des Fingerhuts auf dem Motherboard. Auf der TWS-Kopfhörer-Ladebox haben wir Fingerhüte verschiedener Spezifikationen gesehen, darunter 2, 3, 5 und so weiter. Wofür werden diese Fingerhüte verwendet?

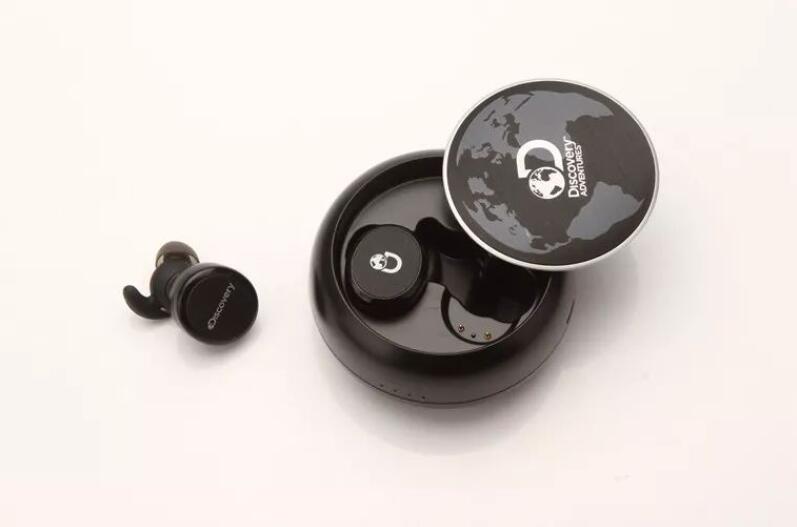

Zwei Lade-Pogo-Pins
Dieses auf dem Markt gebräuchlichste Design kann die strengen Anforderungen des Aufladens von TWS-Headsets erfüllen. Die beiden Fingerhüte sind positiv bzw. negativ und werden verwendet, um die Leistung des Batteriefachs der TWS-Ladebox auf den Kopfhörer zu übertragen.
Das Design von drei Pogo-Pins ist auch häufiger. Das Lösungsdesign wird für die Kommunikation zwischen der Kopfhörerbox und dem Ohrhörer verwendet. Die Kopfhörerbox kennt den Ladestatus des Ohrhörers, stimmt mit dem Code überein und versteht den Status des Ohrhörers. Für den Test der Produktionslinie können Sie die MicroUSB/USB-C-Schnittstelle an der Kopfhörerbox und automatische Testgeräte verwenden, um die umfangreichen Anzeigen des Kopfhörers zu testen.
Dieses Design von fünf Fingerhüten berücksichtigt die beiden oben genannten Zwecke und hat mehr Funktionen. Diese Art von Design kann nur in High-End-TWS-Bluetooth-Headsets gesehen werden, die relativ selten sind. Neben den Anforderungen von drei Fingerhüten für das Schemadesign und die Prüfung der Produktionslinie kann es auch für Funktionen wie die Datenübertragung im internen Speicher des Headsets und das Firmware-Upgrade des Headsets verwendet werden.
