Einführung der True Wireless (TWS) Bluetooth-Headset-Antenne
In den letzten Jahren war der Markt für True Wireless (TWS) Bluetooth-Headsets extrem heiß, und verschiedene Mobiltelefonhersteller haben ihre eigenen TWS-Headset-Produkte auf den Markt gebracht. es reicht aus, um die Bedeutung zu zeigen, die diesem Markt beigemessen wird. Im letzten Artikel haben wir den Ladepin des Ladefachs des True Wireless (TWS) Headsets vorgestellt. Heute stellen wir kurz den Antennenteil vor. Wir werden die Bedeutung der Antenne im TWS-Headset, die Einführung der Bluetooth-Antenne des TWS-Headsets und die Auswahl von drei Antennen beim Entwerfen des TWS-Headsets besprechen. Teilen Sie in einem Aspekt die Rolle, Typen und Designoptionen der Bluetooth-Antenne des TWS-Headsets.
Die Bedeutung von TWS-Kopfhörerantennen
Von altmodischen Radios bis zu aktuellen intelligenten Lautsprechern, von „großen Brüdern“ bis zu Smartphones, von traditionellen Bluetooth-Headsets bis zu TWS-True-Wireless-Headsets. Bei der Entwicklung der Unterhaltungselektronik-Technologie ist die Antenne eine wichtige Firmware. Mit der Geburt des Konzepts des Internet of Everything wird die Rolle der Antenne noch wichtiger für Smart Homes, Smart Vehicles und Smart Wearables, die von einer Maschine verbunden und gesteuert werden sollen.
TWS-Ohrhörer sind True Wireless Stereo-Ohrhörer. Die Hauptverwendungsmethode besteht darin, sich mit mobilen Geräten wie Mobiltelefonen und Computern über Bluetooth-Funkfrequenz zu verbinden und dann Audioinformationen an die Kopfhörer zu übertragen und sie dann am Kopfhörerende zu decodieren und auszugeben. Bei diesem Vorgang muss die Bluetooth-Antenne als "Turm" fungieren, um zwischen den beiden Parteien zu kommunizieren und die Aufgaben des Sendens und Empfangens zu erfüllen. Daher ergänzen sich im TWS-Headset der Bluetooth-Chip und die Bluetooth-Antenne, um eine drahtlos übertragene Musikwiedergabe zu realisieren und Kabelfesseln zu vermeiden.
Einführung in die Bluetooth-Antenne des TWS-Headsets

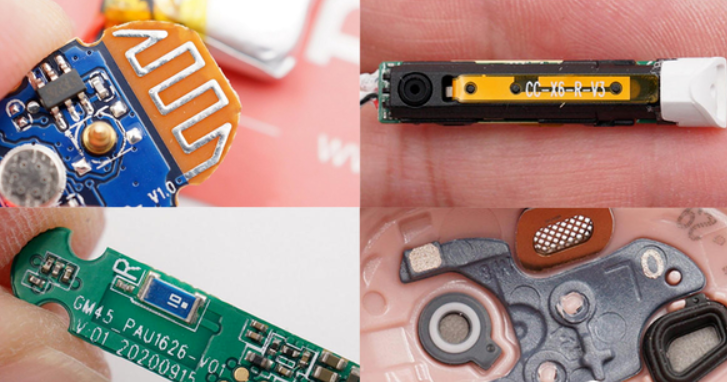

Als wichtige Firmware des TWS-Headsets ist die aktuelle Entwicklung der Bluetooth-Antenne relativ ausgereift. Es gibt hauptsächlich vier Arten von PCB-Bordantennen, FPC, Keramik und LDS. Berücksichtigen Sie das Erscheinungsbild des TWS-Kopfhörerprodukts, die Frequenzbandanforderungen und die Kosten, um den am besten geeigneten Antennentyp auszuwählen.
1. Platine Bordantenne

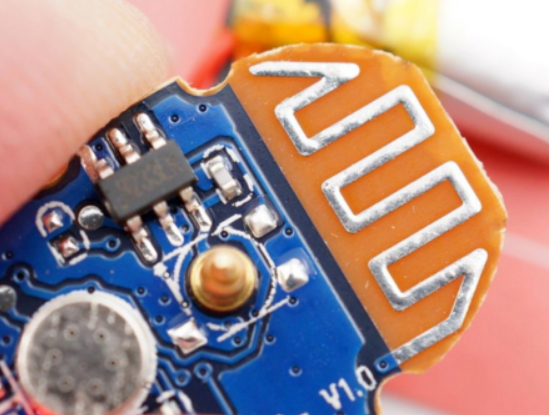

Wie der Name schon sagt, handelt es sich bei der PCB-Onboard-Antenne um eine Art Antenne, die direkt auf die Leiterplatte gezeichnet wird. Es wird häufig in Leiterplatten von Einzelfrequenzmodulen wie Bluetooth-Modulen, WIFI-Modulen und ZIGBEE-Modulen verwendet. Bei TWS-Ohrhörern ist die Verwendung der integrierten Bluetooth-Antenne aufgrund der Lautstärkebegrenzung relativ selten.
PCB-Onboard-Antennen können von Lieferanten von PCB-Boards entworfen und implementiert werden, die dem Schaltungsteil des Boards entsprechen.
Vorteile: Die PCB-Onboard-Antenne benötigt kein mehrfaches Debugging und kann ohne Kosten direkt auf die PCB gezeichnet werden.
Nachteile: Die benötigte Fläche ist groß, die Richtwirkung ist relativ einfach, nur für ein einziges Frequenzband geeignet, die Konsistenz verschiedener Antennenchargen ist relativ schlecht und die Entstörungsfähigkeit ist schlecht.
2. FPC-Antenne

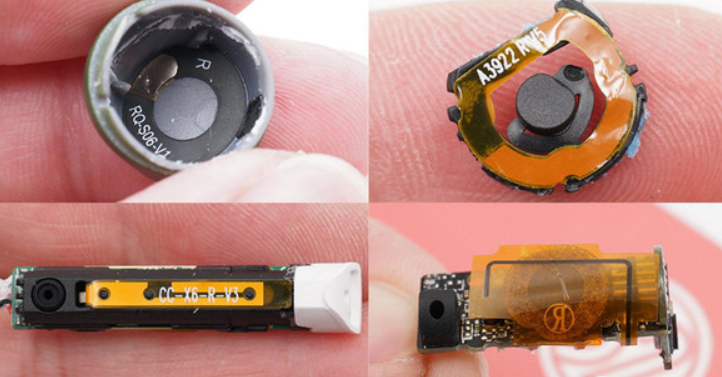

Die FPC-Antenne hat sich aus der PCB-Onboard-Antenne entwickelt. Aufgrund der Lautstärkebegrenzung des TWS-Headsets kann der Platz auf der internen Hauptplatine die Antenne nicht aufnehmen. Die FPC-Antenne entspricht dem Herausnehmen des Antennenschaltkreises aus der Leiterplatte und dem Verwenden anderer externer Metalle, um die Antenne zu einer separaten Komponente zu machen. Damit es besser im Innenraum des TWS-Headsets platziert werden kann.
Die FPC-Antenne kann durch eine Leiterplattenfabrik aus weichem Brett und flexiblem Material realisiert werden.
Vorteile: Anwendbar auf die meisten kleinen elektronischen Produkte, die herstellbaren Frequenzbänder sind ebenfalls reich, die Leistung ist besser und die Kosten sind niedriger.
Nachteile: Jedes Produkt muss einzeln debuggt und manuell gepatcht werden.

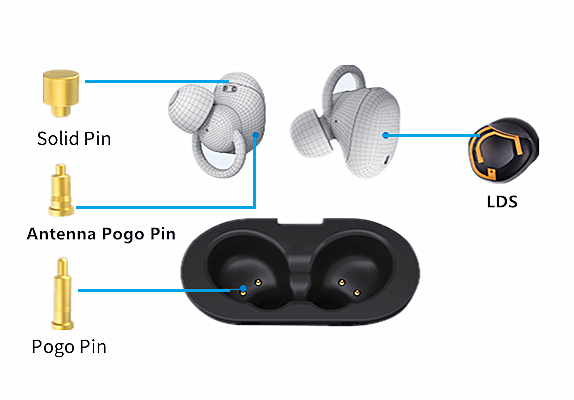

3. LDS-Antenne
Die LDS-Antenne ist ein weiteres Upgrade der FPC-Antenne. Obwohl die FPC-Antenne den Innenraum des Headsets weitgehend nutzen konnte, benötigt sie immer noch eine flache Ebene, um sie zu befestigen.
Die LDS-Antenne verwendet die Laser-Direct-Molding-Technologie, die Lasertechnologie verwendet, um Metallantennenmuster direkt auf Halterungen, Abdeckplatten usw. zu formen, die auf die unregelmäßigen Oberflächen im Inneren der Ohrhörer gelasert werden können, wodurch der Innenraum der Ohrhörer weiter genutzt wird.
Hersteller von LDS-Antennen für die Laserbearbeitung, Lasertechnik und Galvanotechnik können dies unterstützen.
Vorteile: Alle Richtungen können unterstützt werden und haben eine starke Akzeptanz.
Nachteile: Die Kosten sind höher und es gibt spezielle Anforderungen an das Material der Außenfläche des Produkts.
4. Keramikantenne
Die Keramikantenne ist ein weiteres Antennenprodukt, das in Bluetooth-Modulgeräten weit verbreitet ist. Es ist nach der Verwendung von Keramikschalen benannt. Es wird hauptsächlich in zwei Typen unterteilt: Blockkeramikantenne und Mehrschichtkeramikantenne.
Die Blockkeramikantenne dient dazu, den Metallteil der Antenne auf die keramische schnelle Oberfläche zu drucken, und die mehrschichtige Keramikantenne kann gemäß den Designanforderungen auf jede dielektrische Keramikschicht gedruckt werden, wodurch die Größe der Antenne reduziert wird.
Vorteile: geringe Größe, einfache Anwendung, geringe Kosten, gute Leistung und geringer Platzbedarf.
Nachteile: Die Anforderungen an die Freifläche sind relativ hoch, die Richtwirkung ist relativ einfach und es gibt Anforderungen an die Platzierungsposition.
Wir haben aus der vorherigen Demontage von TWS-Ohrhörern gelernt, dass aufgrund von Volumenbeschränkungen PCB-Onboard-Antennen in TWS-Ohrhörern relativ selten verwendet werden. Wählen Sie nach den Bedürfnissen Ihrer Produkte, es gibt keine festgelegte Nutzungsart.
So wählen Sie die richtige Antenne aus
Theoretisch kosten PCB- und FPC-Antennen weniger, Keramikantennen sind moderat und LDS-Antennen teurer; und in Bezug auf die Platznutzung sind LDS-Antennen am flexibelsten und können den Innenraum des Headsets voll ausnutzen.
In Bezug auf die Leistung sind die Sende- und Empfangsfähigkeiten von externen Antennen im Allgemeinen besser als die von eingebauten Antennen. TWS-Headsets sind aufgrund von Volumenbeschränkungen und Portabilitätsanforderungen mit eingebauten Antennen ausgestattet. Die Leistung ist relativ ähnlich, und es ist notwendig, eine Vielzahl von Faktoren umfassend zu berücksichtigen, um eine geeignete Antenne auszuwählen.
Das Design der Bluetooth-Antenne des TWS-Headsets beeinflusst die Übertragungsqualität der Bluetooth-Kommunikation, was sich wiederum auf das tatsächliche Benutzererlebnis auswirkt. Die Auswahl von Bluetooth-Antennen wird von vielen Faktoren wie Leistung, Frequenzband, Kosten und Platzbedarf beeinflusst. Nur unter Berücksichtigung der spezifischen Produktbedingungen und Einsatzszenarien sowie der Auswahl einer geeigneten Antenne kann die maximale Leistung des Produkts ausgeschöpft werden.
