Jetzt haben immer mehr Menschen Autos für den Transport, Fernreisen und die Lieferung von Waren gekauft, die als Teil des Lebens bezeichnet werden können. Die Menschen verbringen immer mehr Zeit im Auto und nutzen ihr Handy auch mal, um im Auto Videos anzusehen oder den Computer für Büroarbeiten einzuschalten. Da die Menschen länger im Auto bleiben, kann das Autoladegerät Mobiltelefone, Laptops und andere Bürogeräte im Auto aufladen. Natürlich ist es so wichtig wie ein Ladeschatz, und es ist ein unverzichtbares und wichtiges Zubehör für jeden Autobesitzer.

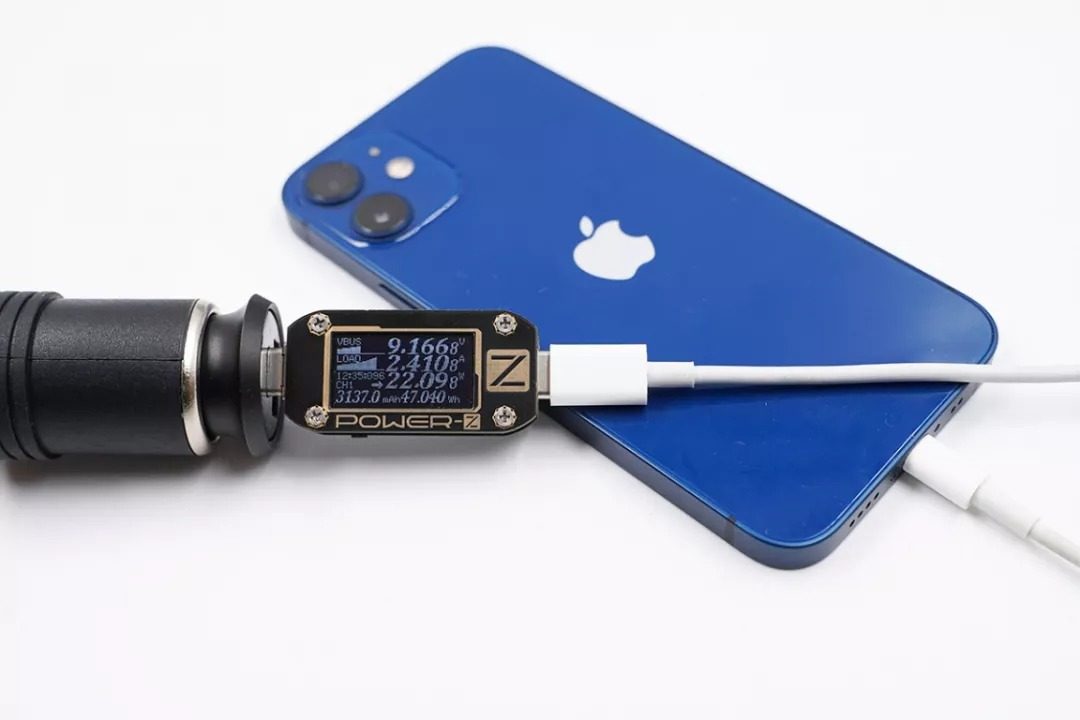

Das Autoladegerät wird in die Zigarettenanzünderbuchse gesteckt, die von der Autobatterie gespeist wird, das Auto gibt 12 V aus, der LKW gibt 24 V aus, und das Autoladegerät wandelt die Spannung 5 V/9 V/10 V/12 V um, die für das Mobiltelefon usw. akzeptabel ist. Einige Hochleistungsautoladegeräte können auch mit Strom versorgt werden, indem der eingebaute Buck-Boost die Spannung auf 15 V und 20 V erhöht, um Mobiltelefone und Laptops aufzuladen. Autoladegeräte mit geringem Stromverbrauch verwenden normalerweise eine Step-down-Architektur, die dem allgemeinen Aufladen von Mobiltelefonen entsprechen kann. Im Folgenden sind beispielsweise zwei Arten von verstärkten Hochleistungs-Autoladegeräten aufgeführt.
Mit der erheblichen Steigerung der Ladeleistung von Mobiltelefonen durch die eingebaute hocheffiziente und leistungsstarke synchrone Buck-Boost-Schaltung ist auch die Ausgangsleistung des Autoladegeräts in die Fußstapfen des Ladegeräts getreten. Die Ausgangsleistung hat 100 W erreicht, die Obergrenze von USB PD3. normale Nutzung des Computers.

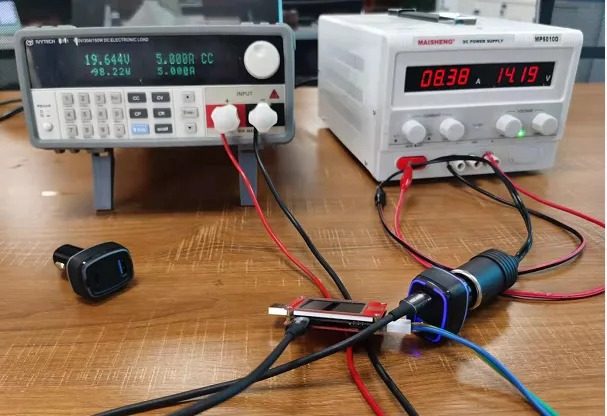

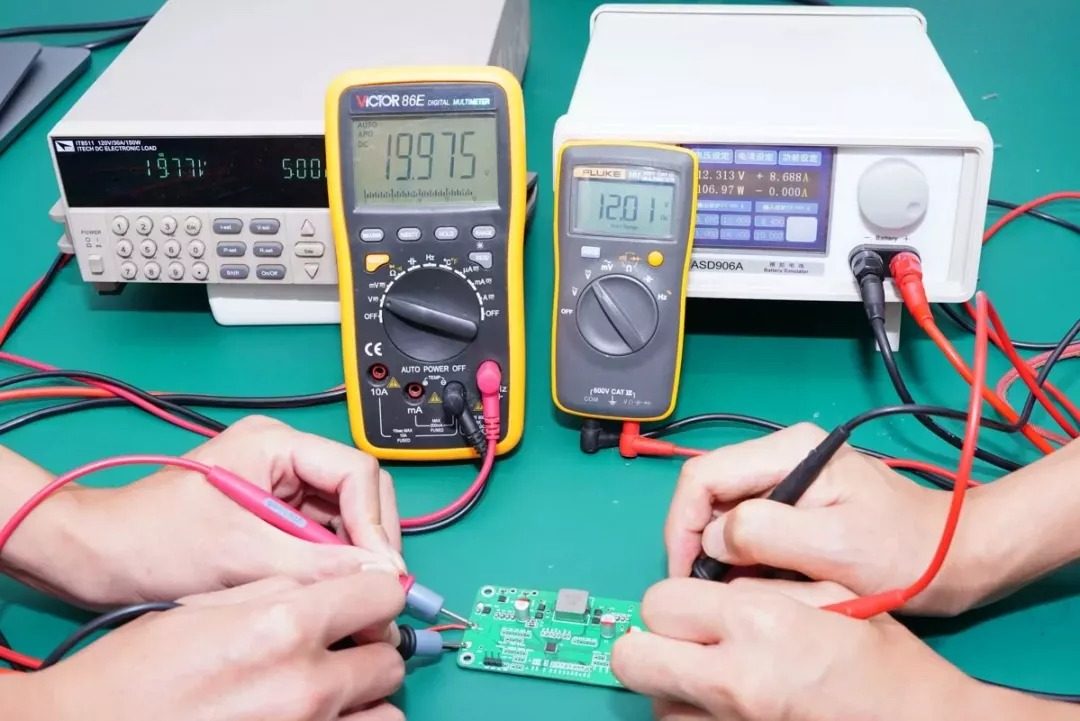

Das Ladekopfnetzwerk testete den neuen bidirektionalen synchronen Buck-Boost-Controller SW7203, der von Zhirong eingeführt wurde. Der Test nimmt einen 12-V-Eingang an, und der Boost-Ausgang beträgt 20 V5 A, um die Szene des 100-W-Ladens eines Notebooks zu simulieren. Der Eingangsstrom des analogen Batterieanzeigefelds hat 8,7 A erreicht, was bedeutet, dass bei Verwendung eines Hochleistungs-Autoladegeräts zum Laden von Notebooks und Mobiltelefonen im Auto der maximale Strom nahe an der Obergrenze des Ausgangsstroms liegen kann des Zigarettenanzünders von 10A. Das Folgende ist ein Test von 100 W für das Last-High-Power-Auto-Füllobjekt.
Mit der Popularität von USB PD haben viele Marken Autoladegeräte auf den Markt gebracht, die eine Ausgangsleistung von 100 W unterstützen. Durch die Demontage verschiedener Autoladegeräte durch das Ladekopfnetz verwenden diese Autoladegeräte ausnahmslos alle Hochstrom-Zwingen anstelle von herkömmlichen. Positive Feder.
Was sind also die Vorteile der Verwendung einer Hochstromkausche anstelle einer Feder? Es kann viele Hersteller dazu bringen, auf Feder-Plus-Pole zu verzichten. Der Hochstrom-Fingerhut muss viele Vorteile haben, damit Hersteller ihn einhellig einsetzen werden. Das Folgende ist die tatsächliche Verwendung von Fingerhüten mit zwei unterschiedlichen Strukturen.

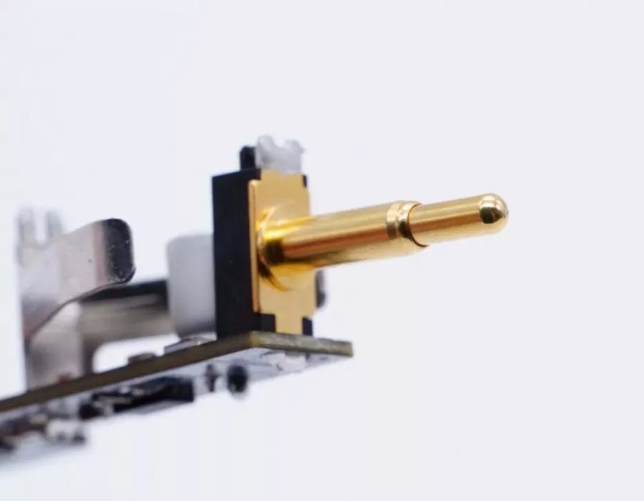

Das 160-W-Autoladegerät verfügt über einen integrierten 100-W-Ausgangs-Buck-Boost-Schaltkreis und zwei unabhängige Abwärtsschaltkreise, insgesamt drei unabhängige Ausgänge, die eine Ausgangsleistung von 100 W plus 30 W plus 30 W bereitstellen. Aus der Demontage ist ersichtlich, dass das Autoladegerät eine Kombination aus mehreren Leiterplatten zum Schweißen verwendet und die beiden größeren Leiterplatten durch die kleine Platte des positiven Fingerhuts verbunden sind.
Da das Hochleistungsautoladegerät über eine eingebaute Buck-Boost-Schaltung verfügt, gibt es viele Komponenten und das Design ist komplizierter. In der Regel werden mehrere Leiterplatten kombiniert und innen verschweißt. Durch das Verlöten des Fingerhutes mit einer kleinen Platine kann einerseits die Struktur der internen Platine fixiert und unterstützt werden. Andererseits kann die Wärme, die durch den positiven Fingerhut erzeugt wird, wenn ein großer Strom fließt, auch durch die PCB abgeführt werden, um zu vermeiden, dass hohe Temperaturen die Leistung der inneren Feder des POGO PIN beeinträchtigen.
Die für den Pluspol des Autoladegeräts verwendete Hochstromkausche besteht aus drei Teilen, die in einen massiven Nadelschaft, der eine elastische Feder bereitstellt, und ein Mantelnadelrohr unterteilt sind. Stecken Sie die Feder und den Nadelschaft in das Nadelrohr und nieten Sie dann die Oberseite des Nadelrohrs, um den Nadelschaft zu befestigen und einen Fingerhut herzustellen. Unter ihnen ist der Fingerhutkopf massiv und die Schale dickwandig, mit hoher mechanischer Festigkeit und Durchflusskapazität. Der Strom fließt während des gesamten Prozesses direkt von der Nadelwelle und dem Nadelrohr, und der direkte Kontakt geht nicht durch die Feder, wodurch das Problem der Erwärmung und Alterung der Feder vermieden wird.
Und die Hochstrom-PINs sind alle dick vergoldet, mit guter Kontakt- und Verschleißfestigkeit, dicken Wänden und dick vergoldet und geringem Widerstand. Darüber hinaus oxidiert die vergoldete Schicht unter Hochtemperaturbedingungen nicht und hat eine lange Lebensdauer. Es ist die bevorzugte positive Verbindungsmethode für High-End-Autoladegeräte mit hoher Leistung.
