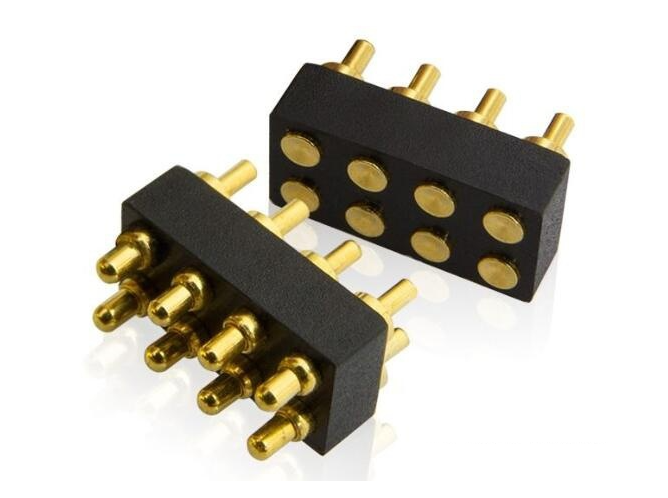

Häufig verwendete Batteriesteckverbinder gibt es in zwei Formen: Pogo-Stifte und Schrapnell-Steckverbinder. Die in Mobiltelefonen weit verbreiteten Batterieanschlüsse sind Pogo-Pins. Welche Vorteile haben sie gegenüber den Federzugklemmen? Warum sind Pogo Pins besser als Splitter?
Verglichen mit dem Schrapnell-Steckverbinder gleicher Größe weist der Pogo-Pin-Steckverbinder eine große Kompression und einen stabilen Kontakt auf. Der Pogo-Pin-Batterieanschluss hat eine effektivere Arbeitskompression als der Splittertyp, wodurch die Stabilität der Verbindung gewährleistet wird.
Im Vergleich zum Pogo-Pin- und zum Shrapnel-Typ mit gleicher Kompression nimmt der Pogo-Pin-Steckverbinder weniger Platz auf der Leiterplatte ein. Mit einer Arbeitsposition von 4 mm und einer Kompression von 1 mm nimmt der Pogo-Pin-Steckverbinder weniger Platz auf der Leiterplatte ein. Die Verdünnung und Miniaturisierung des Körpers kann realisiert werden.
Im komprimierten Zustand bleibt die Position des Kontaktpunkts des Pogo-Pin-Verbinders unverändert, wodurch ein stabiler Verbindungspunkt aufrechterhalten und eine stabile elektrische Leistung erzielt werden kann. Der Pogo-Pin ist 20,000-mal und der Schrapnelltyp ist 5,000-mal. Die Haltbarkeit des Pogo-Pin-Ladesteckers ist stärker als die des Splittertyps. Die Form des Kunststoffgels und die Kombination des Fingerhuts sind frei wählbar, wodurch die Gestaltungsfreiheit noch mehr im Vordergrund steht.
