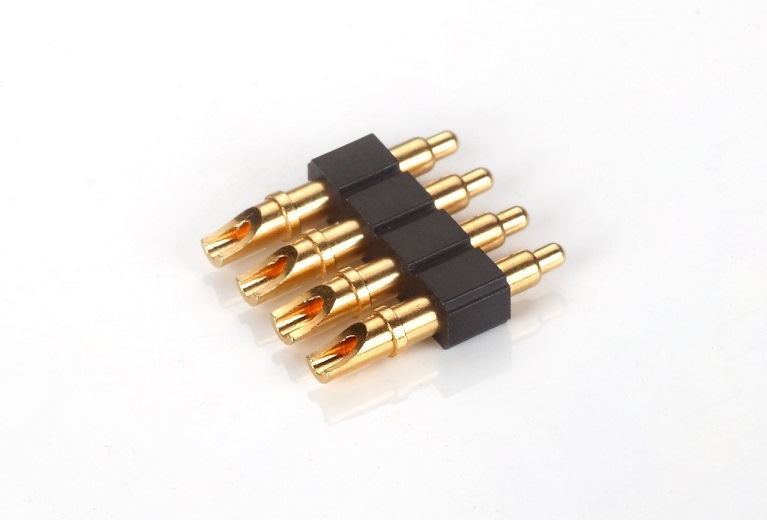

Schweißkenntnisse der Pogo Pin-Buchse
Aufgrund der geringen Größe der Buchsenleiste sind die vier Pins der Pogo-Pin-Anschlussschnittstelle im Allgemeinen schwer zu löten, und wenn der Abstand zwischen den Pins während des Lötens zu gering ist, können zwei von ihnen versehentlich verlötet werden Die Pins werden zusammengelötet. In dieser Situation können Sie die Lötstellenstifte vor dem Löten mit Flussmittel abwischen. Achten Sie darauf, nicht zu viel Flussmittel aufzukleben, da es später schwer abzuwischen ist und die Rolle des Flussmittels nicht nur darin besteht, das Löten glatter zu machen, sondern auch den Effekt zu beheben, dass der USB-Anschluss beim Löten nicht leicht zu bewegen ist.
Verwenden Sie nach dem Auftragen des Flussmittels einen Lötkolben, um das Zinn an jeder Lötstelle zu reinigen. Der Zweck besteht darin, zu verhindern, dass zu viel Zinn falsches Löten verursacht. Zu diesem Zeitpunkt verbleibt nur noch wenig Zinn auf der Oberfläche der Lötstelle.
Setzen Sie dann die Pogo-Pin-Buchse auf das Pad und bringen Sie es vorsichtig in die Ausrichtungsposition. Drücken Sie nach dem Aufsetzen leicht mit einem Lötkolben auf den Stift. Nach wenigen Sekunden kann gelötet werden.
Achten Sie beim Löten der Pogo-Pin-Buchse darauf, dass die Betätigungskraft nicht zu stark ist, um zu vermeiden, dass die Stifte der Buchse mit Gewalt leicht verbogen werden und die Pads Unebenheiten aufweisen, was dazu führt, dass die Buchse falsch ist Schweißen oder Falschschweißen beim Schweißen des Sitzes.
Beachten Sie, dass Sie nach Abschluss der letzten Schweißung mit einem Multimeter die Diode messen müssen, um zu überprüfen, ob die Schweißung gut ist. Zum Beispiel, ob die Stifte locker oder falsch gelötet sind, und wenn ein Phänomen auftritt, sollte das Löten wiederholt werden.
