Der pogopin Steckverbinder ist eine Revolution in der Technologie
Eine Revolution in der Pogopin Pogo-Pin-Steckverbindertechnologie, da analoge Schaltungen digitalen Schaltkreisen weichen und elektronische Geräte von kabelgebundenen Verbindungen zu drahtlosen Verbindungen wechseln, entwickelt sich das Design des gesamten Geräts auch vom Desktop zum tragbaren Gerät. Da sich Designs in Richtung Portabilität bewegen, wird die Systembeständigkeit extrem wichtig.
Systementwickler haben damit begonnen, vorgetestete Module zu entwerfen und zu konstruieren, die dann als primäre Konstruktionstechnik gestapelt oder blind gesteckt werden. Dies erfordert nanoskalige Verbindungsgeräte. Hersteller in der Medizin- und sogar in der Militär- und Luft- und Raumfahrtindustrie treiben Systeme in diese modulare Richtung voran, um die für komplexe Signale erforderlichen Reduzierungen von Größe, Gewicht und Strom zu erreichen. Um diesen Herausforderungen gerecht zu werden, müssen neue Steckverbinderdesigns eine Kombination aus verbesserter elektrischer Leistung und Haltbarkeit ermöglichen und gleichzeitig die Größe und das Gewicht von Verbindungssystemen reduzieren.
Größen- und Gewichtsvorteil
Verbesserte Bearbeitung, Formanlagen und Materialien haben eine weitere Reduzierung der Steckverbindergröße im Bauwesen ermöglicht. Obwohl die Größe und das Gewicht beider MIL-PRF-83513 entsprechen, wiegt der 21-polige Nano-Miniatur-Steckverbinder nur 0,4 g im Vergleich zum entsprechenden Miniatur-D-förmigen Steckverbinder mit einem Gewicht von 2,60 g. Darüber hinaus benötigen 37-polige Miniatur-D-förmige Steckverbinder 4-mal mehr Platz als 37-polige Platinenmontage- oder Leiterplattensteckverbinder.

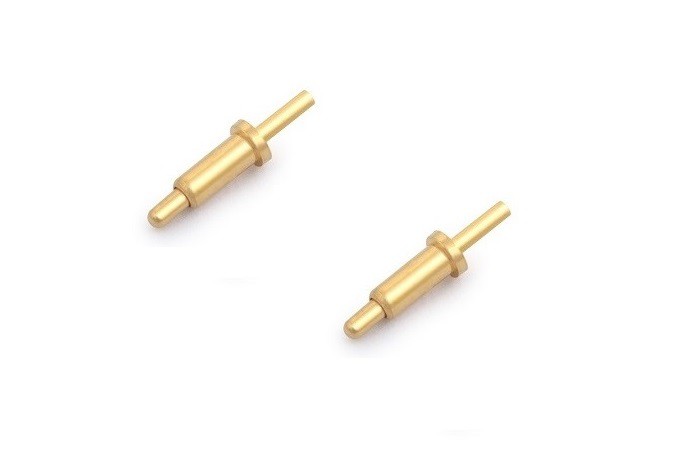

Design und Materialauswahl sind der Schlüssel zur erfolgreichen Zerkleinerung. Herzstück des Designs sind die elastischen Stifte. Ein Beryllium-Kupfer-Material mit speziellen Zugglüheigenschaften ist erforderlich, um eine hohe Kontaktfestigkeit und einen geringen Übergangswiderstand zu erzeugen und die Leistung über Tausende von Steckzyklen aufrechtzuerhalten. Wichtige Spezifikationen für die Dicke und Länge und Form von Berylliumkupfer gewährleisten die lange Lebensdauer und Langzeitleistung von Mikrominiatur-Steckverbinderstiften.
Die isolierende Hülle besteht hauptsächlich aus spritzgegossenem Flüssigkristallpolymer, wobei einige ältere Designs Polyphenylensulfid verwenden. Wenn der 0,025 "Pitch nur 10 ~ 11 mil Isolator zwischen den Pins ergibt, hat diese Art von Isolierung immer noch eine hohe Retention und eine hohe elektrische Durchschlagsfestigkeit. Hochzuverlässige PogoPin-Steckverbinderkörper können für Steck- und Vibrationsarme aus isolierenden Materialien verwendet werden, aber die meisten Anwendungen mit hohen Vibrationen und hohen Stößen erfordern Metallgehäuse.
Dauerhafte Zuverlässigkeit
Die Haltbarkeit hängt von einem guten Installationsdesign ab. Kraft und Beschleunigung sind Schlüsselfaktoren, um die Stärke von PogoPin-Steckverbindern in rauen Anwendungen zu testen. Dank der vernünftigen Montagehalterungen kann der Nano-PogoPin-Steckverbinder über 10000Gs Vibrationen und Stöße passieren, z. B. bei Brand- und Startbedingungen.
Nano-Rundsteckverbinder
Mikro-Rundsteckverbinder (0,050"-Raster) sind im Vergleich zu Nano-Rund-PogoPin-Steckverbindern groß. Wenn Sie mit Stiften und Buchsen mit einem Raster von 0,025 Zoll ausgestattet sind, verwenden Sie im selben kreisförmigen Bereich 4-mal mehr Verbindungsgeräte. Die meisten der neuen Schaltungen benötigen weniger als 1A Strom, da die digitale Verarbeitung die Verwendung kleinerer Messdrähte in der Kabelbaugruppe ermöglicht, um Nano-Rundsteckverbinder aufzunehmen. Das Gesamtgewicht und der Durchmesser des Verbindungssystems werden dadurch stark reduziert. Ein zusätzlicher Vorteil von Nanokabeln ist die erhöhte Flexibilität, da Kabel mit kleinerem Durchmesser an stark eingeschränkten Orten leichter zu verlegen sind.
Es gibt viele Arten von Nano-Rundsteckverbindern, abhängig von der Anwendung, die Metallgehäuse-Nano-Rundsteckverbinder sind die langlebigsten, mit ausgezeichneter Zugentlastung und Griffmechanismus. Sie verfügen über 360 Aderendhülsen für geschirmte Kabel und sind zum Schutz vor Imprägnierung umweltverträglich abgedichtet. In der Regel werden sie verwendet, um Remote-Detektoren, Sensoren und Instrumente an die Vorderseite des Geräts anzuschließen. Die Nano-Rundsteckverbinder werden geformt oder in das eigene Instrument des Systemingenieurs eingebaut. Dieser Ansatz spart den größten Teil des Platzes und ermöglicht es dem Gerät oder Detektor, seine eigenen kompletten Motor- und mechanischen Anschlüsse zu haben.
