Der Dip Federbelastete Pogo-Pin
Dual-in-line Package Pogo Pins (deutsch: Dual In-Line Package), auch bekannt als DIP Package oder DIP Package, abgekürzt DIP oder DIL, ist ein Gehäuseverfahren für integrierte Schaltungen. Die Form der integrierten Schaltung ist ein Rechteck. Es gibt zwei parallele Reihen von Metallstiften an der Seite, die Pogo-Pin-Header genannt werden. DIP-verpackte Komponenten können in plattierte Durchgangslöcher auf der Leiterplatte gelötet oder in DIP-Buchsen eingesetzt werden.

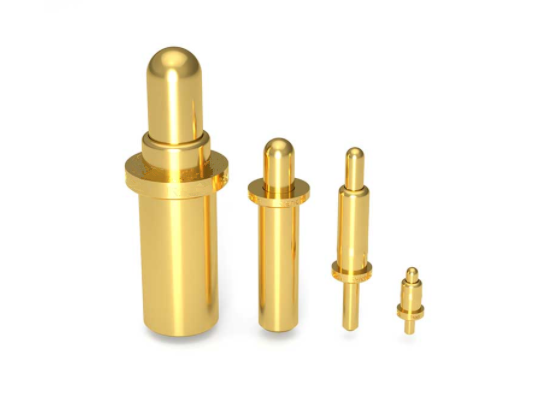

Der Dip Federbelastete Pogo-Pin
Der CPU-Chip mit DIP-Pogo-Pin-Gehäuse verfügt über zwei Reihen von Pins, die mit einer DIP-Struktur in den Chip-Sockel eingesetzt werden müssen. Natürlich kann es auch direkt in eine Leiterplatte mit der gleichen Anzahl von Lötlöchern und geometrischer Anordnung zum Löten eingesetzt werden. Chips im DIP-Gehäuse sollten mit besonderer Sorgfalt von der Chipbuchse ein- und ausgesteckt werden, um eine Beschädigung der Pins zu vermeiden. DIP-Verpackungsstrukturformen sind mehrschichtige keramische DIP DIP, einschichtige keramische DIP DIP, Bleirahmen DIP (einschließlich Glaskeramik-Dichtungstyp, Kunststoffverpackungsstrukturtyp, keramische niedrig schmelzende Glasverpackungsart) Warten.

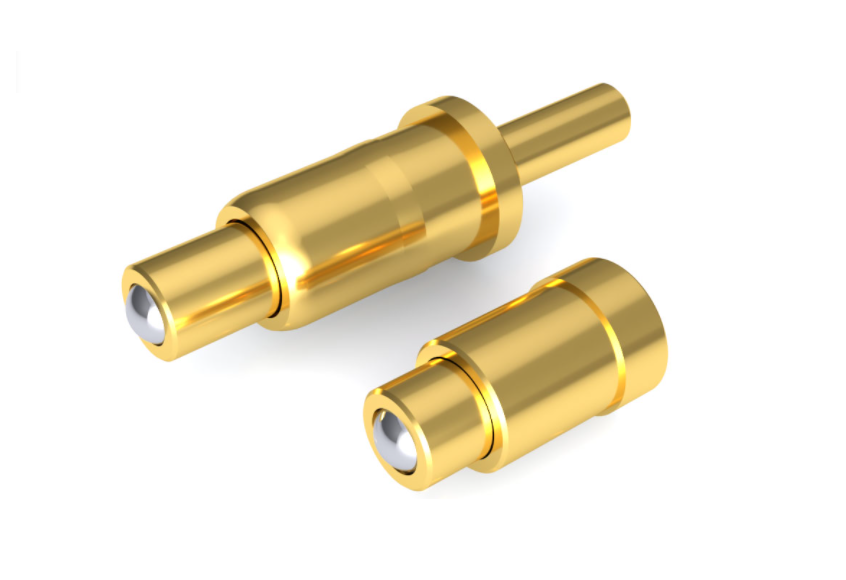

Der Dip Federbelastete Pogo-Pin
Das häufig verwendete DIP-Gehäuse entspricht dem JEDEC-Standard, und der Abstand (Pitch) zwischen den beiden Pins beträgt 0,1 Zoll (2,54 mm). Der Abstand zwischen den beiden Pinreihen (Zeilenabstand, Zeilenabstand) hängt von der Anzahl der Pins ab, der häufigste ist 0,3 Zoll (7,62 mm) oder 0,6 Zoll (15,24 mm). Andere weniger gebräuchliche Abstände sind 0,4" (10,16 mm) oder 0,9" (22,86 mm), und einige Pakete haben einen Abstand von 0,07" (1,778 mm) und einen Zeilenabstand von 0,3", 0,6" oder 0,75".
Die in der ehemaligen Sowjetunion und den osteuropäischen Ländern verwendeten DIP-Pogo-Pin-Pakete entsprechen in etwa dem JEDEC-Standard, verwenden jedoch den metrischen Abstand von 2,5 mm anstelle des imperialen 2,54 mm (0,1 Zoll).
Die Anzahl der Pins im DIP-Gehäuse ist immer eine gerade Zahl. Bei einem Zeilenabstand von 0,3 Zoll sind 8 bis 24 Pinzahlen verbunden, und gelegentlich sind Gehäuse mit 4 oder 28 Pins zu sehen. Die Anzahl der Gelenkstifte beträgt 24, 28, 32 oder 40, wenn der Zeilenabstand 0,6 Zoll beträgt, und Pakete mit 36, 48 oder 52 Pins sind ebenfalls verfügbar. CPUs wie das Motorola 68000 und Zilog Z180 haben eine Pinanzahl von 64, was der maximalen Pinanzahl für ein häufig verwendetes DIP-Paket entspricht.
