POGO PIN Design- und Herstellungsprozess
So wählen Sie eine geeignete POGO-PIN aus
1. Eine gute POGO-PIN muss die folgenden drei Punkte erfüllen:
(1)Zuverlässige Qualität
(2)Stabile Leistung
(3) Erfüllen Sie die Anforderungen.
Die rechtzeitige Lieferung von Bestellungen ist ebenfalls sehr wichtig. Es ist am besten, zum POGO PIN-Steckverbinderhersteller zu gehen, um zu untersuchen. Die Größe der Fabrik, erfolgreiche Lösungen, Verarbeitungsanlagen, Produktionskapazität und F & E-Kapazität wirken sich direkt auf die Produktqualität, die Lieferkapazität und den technischen Support aus. Zhongzhengtian hat Vorteile in Bezug auf das Designschema, die Massenproduktionskosten und die Lieferkapazität von Waren in der Branche. Willkommen Freunde, um in die Fabrik zu kommen, um zu kommunizieren.
POGO PIN folgt drei, drei und vier Prinzipien
1,40% der Probleme stammen von einem Design
Das Design des vorderen Endes ist unangemessen und das hintere Ende ist nutzlos (zum Beispiel ist die Fingerhutdüse höher als die Kunststoffebene, der PIN-Nadelabstand ist unregelmäßig usw.).
2,30% der Probleme sind auf die Kommunikation zurückzuführen
In der Anfangsphase war die Kommunikation verschiedener technischer Anforderungen nicht klar, und die tatsächliche Verwendung des Produkts war nicht klar, was auch einer der Hauptgründe für häufige Probleme war (z. B. wird HF-Fingerhut als Fingerhut der Ladebox verwendet, die tatsächliche Arbeitshöhe stimmt nicht mit der Zeichnung überein, B. der Achsabstand nicht bestätigt wird usw.). Verstehen Sie die funktionalen Anforderungen und den Anwendungsbereich des Kunden und können Sie die Spezifikationen und Parameter des Pogo-Pins besser empfehlen.
3,30% der Probleme entstehen aus dem Prozess
Die Montage des Produkts hat mehrere Verfahren, und die POGO-PIN ist aufgrund einer unsachgemäßen Bedienung im Herstellungsprozess irreversibel beschädigt (z. B. die Düse ist beschädigt, Fremdkörper im Rohr, SMT-Wurf usw.).
Grundlegende Einführung von POGO PIN
Warum hat POGO PIN eine abgeschrägte Struktur: Die Unterseite des Kolbens des Pogo Pin ist normalerweise eine abgeschrägte Struktur. Die Funktion der abgeschrägten Struktur besteht darin, sicherzustellen, dass der Pogo Pin die Nadel (Plunger) in Kontakt mit der Innenwand der Nadel (Tube) hält, wenn sie arbeitet, so dass der Strom hauptsächlich durchgeht. Vergoldete Nadel (Plunger) und Nadel (Tube), um die Stabilität und niedrige Impedanz von Pogo Pin zu gewährleisten.
Warum verwendet POGO PIN eine runde Kopfstruktur? Da Pogo Pin in der Regel relativ klein ist, ist die geforderte Elastizität nicht so stark. Wenn es auf einer Powerbank oder Beleuchtung verwendet wird, beträgt die Elastizität vier- oder fünfhundert Gramm oder sogar ein oder zwei Kilogramm. Natürlich ist es besser, es flach zu machen. , Der flache Kopf hat eine große Kontaktfläche, und seine Kraft reicht aus, um die Oxidschicht auf der Kontaktfläche zu brechen, um ihn vollständig zu berühren. Die meisten der runden Köpfe werden auf TWS Bluetooth-Headsets und intelligenten Armbanduhren verwendet. Die maximale elastische Kraft überschreitet nicht 150 Gramm (die elastische Kraft des Fingerhuts der Ladebox liegt zwischen 20-35 gf), und die elastische Kraft des Kontakts zwischen der Oberfläche und der Oberfläche wird verteilt, und die Kupfersäule am Kopfhörerende wird nicht gebrochen. Die Oxidschicht reicht nicht aus, was zu unzureichendem Kontakt und schlechtem Kontakt führt. Zu diesem Zeitpunkt, wenn eine runde Kopfstruktur verwendet wird, um Punkt-zu-Oberfläche-Kontakt herzustellen, sammelt sich die elastische Kraft an einem Punkt, und der Kontakt wird natürlich viel ausreichender sein.
Leistungsparameter/Leistungsparameter
Wichtige Leistungsparameter
A. Betriebsspannung: Weniger als 12 Volt DC
B. Nennstrom: 1,0 Ampere / Pin
C. Arbeitstemperatur: -40 °C bis 85 °C.
D. Lagertemperatur: 25°C +/-3°C.
E. Arbeitsumgebung Luftfeuchtigkeit: 10% R.H. bis 90% R.H.
F. Haltbarkeit (Lebensdauer): 10.000 Zyklen.
G. Kontaktimpedanz: 200 mOhm Max. @working Hub
(Während des Arbeitshubs: 200mOhm/Max)

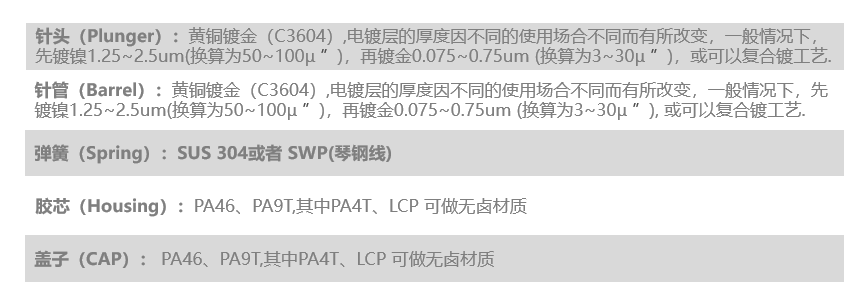

Herstellungsverfahren/制造工艺

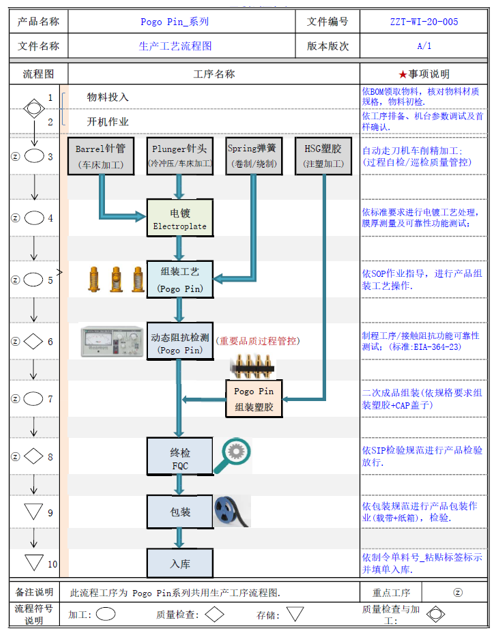

Produktmontageverfahren

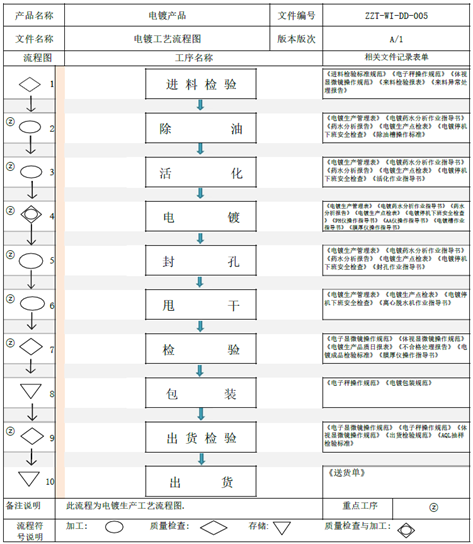

Ablauf des galvanischen Prozesses
Welche Parameter müssen im Frontend-Design bestätigt werden?
(1) Bestätigen Sie den Abstand von der Leiterplatte zur Kontaktfläche der Kupfersäule am Ohrhörerende (d.h. die Arbeitshöhe des POGO PIN).
(2) Bestätigen Sie den Abstand von der Leiterplatte zur Kunststoffoberfläche der Ladebox (d.h. die maximale Höhe des POGO PIN-Nadelrohrs, das Nadelrohr darf diese Höhe nicht überschreiten).
(3) Bestätigen Sie den Abstand zwischen der Mitte der PIN-Nadel und der Mitte des Kreises
(Bestätigen Sie die Größe des Hutes, wenn Sie später aufnehmen, um Interferenzen beim SMT-Patchen zu vermeiden).
(4) Bestätigen Sie die Größe der Leiterplatte und den Platz unter der Platine.
(Optimiert und verbessert für POGO PIN).
PS: Der Durchmesser der Leiterplatte wird auf 1,6 mm empfohlen, und es wird empfohlen, den Fingerhut in eine durchgehende Platinenstruktur zu verwandeln, damit der Effekt besser ist und die folgenden Vorteile hat: (1) Das Pflaster ist fester; (2) Der Nadelrohrraum wird vergrößert, die Nadel wird mehr vorgepresst und der Kontakt ist ausreichender.
Warum sollte der Nadelboden abgeschrägt sein: Wird er flach gemacht, wird der Strom von der Feder geleitet, die hohe Anforderungen an die Feder stellt, und die Feder ist so dünn, dass sie leicht ausbrennt.
