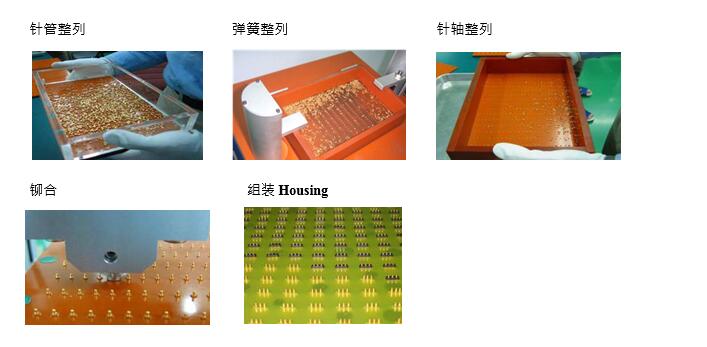

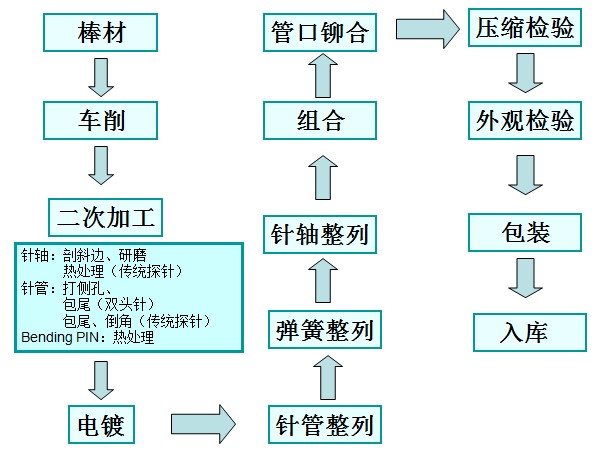

Produktionsprozess für Pogo-Pin-Steckverbinder
Material Nadelschaft/Rohr:
Die Hauptfunktion des Steckverbinders besteht darin, dass die Häufigkeit der Signalleitung und des Ein- und Aussteckens hoch ist, sodass auch die Leitfähigkeit und Elastizität (Streckgrenze) des Materials erforderlich sind.
1-1: Messing (BRASS): Kupfer-Zink-Legierung, seine Leitfähigkeit ist gut, die Leitfähigkeit beträgt etwa 26 Prozent ~29 Prozent (IACS), je nach Kupferanteil kann in C2680 (JIS) und C3604 unterteilt werden , C3601 (erforderliche Wärmebehandlung)
1-2: Phosphorbronze (PHOSPHOR BRONZE): Kupfer-Zinn-Legierung, ihre Leitfähigkeit ist schlechter als Messing, die Leitfähigkeit beträgt etwa 13 Prozent. Aber seine Elastizität und Flexibilität sind gut
Es eignet sich für Rohre mit Ziehverfahren und kann je nach Zinngehalt in C5440, C5191 und C5210 eingeteilt werden. Je höher der Zinngehalt, desto schlechter die Leitfähigkeit und desto besser die Elastizität.
1-3: Wärmebehandelte Kupferlegierungen: Beispielsweise hat Berylliumkupfer (BERYLLIUM-LEGIERUNG) eine gute elektrische Leitfähigkeit und Elastizität, aber sein Preis ist hoch.
Materialien für Gehäuse & Kappe verwendet:

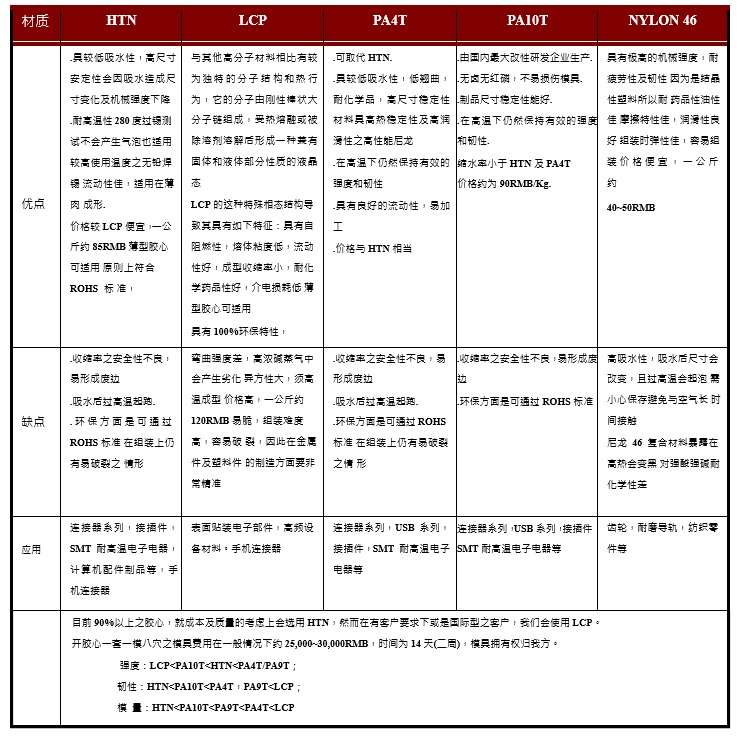

Stellen Sie die Hauptstruktur und Isolierung des Steckers bereit und nehmen Sie den Pogo-PIN darin auf. Verwendete Materialien: Die Größe, Form und Verwendung von Steckverbindern ist sehr unterschiedlich, daher sind auch die verwendeten technischen Kunststoffe unterschiedlich. Bei der Konstruktion von Steckverbindern sollten Temperaturbeständigkeit, Fließfähigkeit, mechanische Festigkeit, elektrische Leistung, Umweltschutzanforderungen und Kosten als Faktoren für die Auswahl der geeigneten technischen Kunststoffe berücksichtigt werden. Häufig verwendete technische Kunststoffe sind LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC usw.
Da LCP selbst flammhemmende Eigenschaften hat, kann es das UL94 V-0-Niveau erreichen, ohne Flammschutzmittel hinzuzufügen, sodass LCP RoHS- und Halogenfreiheitsanforderungen schnell erfüllen kann. HTN, PA4T und PA9T sind Nylonmaterialien, und Flammschutzmittel müssen hinzugefügt werden, um UL94 V-Klasse 0 zu erreichen, die Hersteller von HTN, PA4T und PA10T erklären, dass die Materialien der entsprechenden Klassen halogenfrei sind Flammschutzmittel.
