Anforderungen an das Design des Pogo-Stiftverbinders
Der Pogo Pin-Anschluss besteht hauptsächlich aus 6 Teilen, nämlich Nadelschaft, Feder, Keramikperle, Nadelrohr, Kunststoff, Kappe (grundlegende Installationsanforderungen des Kunden können mit einer Kunststoffkappe zum Schutz des Nadelschafts ausgestattet werden). Lassen Sie's einen Blick auf die Formanforderungen des Kontaktanschlusses des Pogo-Stiftverbinders werfen.
1. Gestaltungsvorgaben für das Ende des Kontakts:

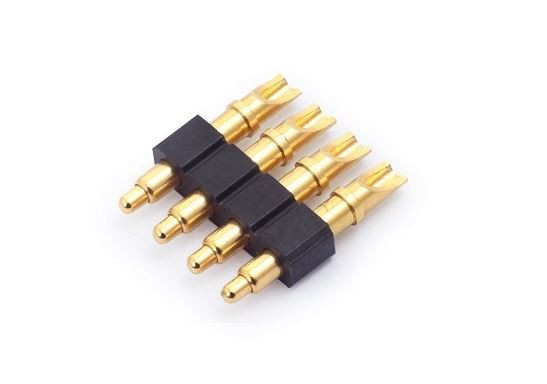

ist ein nicht standardmäßiger Kontakttyp, der gemäß den Kabelanforderungen der gesamten Maschine entwickelt wurde. Überprüfen Sie zunächst die Größe des Steckerendes, das Produktinstallationsformular, den Erscheinungsbildmodus und die Kabelspezifikation. Wenn das Kabel nicht bestimmt werden kann, besteht das Prinzip darin, die Verdrahtungsöffnung gemäß der Kontaktteilenummer zu gestalten. Das Verdrahtungsloch kann die Anforderungen von Drähten mit großem Durchmesser erfüllen. Das Verhältnis des Durchmessers des Kerndrahtes des Drahtes zum Innendurchmesser des Schweißbechers beträgt üblicherweise 0,5–0,7; Beim Anschließen eines Drahtes gilt das Konstruktionsprinzip, dass der Durchmesser der Kabelseele und des Anschlusslochs des Kontakts angemessen ist und das Verhältnis des Durchmessers der Drahtseele zum Innendurchmesser des Schweißlochs normalerweise 0,6-0,8 beträgt.
2. Anforderungen an die Form der Kontaktbeendigung:
Beim Pogo-Pin-Stecker ist der Kontakt ein wichtiger Teil des Steckers, der hauptsächlich die Signalübertragung trägt. Bei der Konstruktion des Steckverbinders besteht der Kontakt aus dem Steckende und dem Endstück. Das Steckende besteht normalerweise aus elastischen Teilen und starren Teilen, um die Zuverlässigkeit des Kontakts zwischen dem Anschlussstecker und der Buchse zu gewährleisten; das Ende des Kontakts dient zur Herstellung der Kabelverbindung zwischen den Geräten, der Verbindung zwischen den Leiterplatten oder dem Kabel und Die Verbindung zwischen den Leiterplatten wird für die Kabelverbindung verwendet. Das Anschlussende des Steckverbinders hat einen Schweißdrahttyp, einen Crimpdrahttyp und einen Isolationsdurchdringungstyp (IDC, lötfreier Wicklungstyp, verwendet für Leiterplatten, Kontakte Anschlussformen umfassen gerades Schweißen, Biegeschweißen, Oberflächenmontage und Schweißen). kostenloser Einpresstyp.
