Design und Anforderungen des Kontaktendes des Pogo-Stiftverbinders
1. Designanforderungen an den Endkontakt
ist eine nicht standardmäßige Kontaktart. Es ist entsprechend den Kabelanforderungen der gesamten Maschine ausgelegt. Zuerst müssen die Größe des Steckerendes, die Produktinstallationsmethode, das Aussehen und die Kabelspezifikation bestätigt werden. Falls es schwierig ist, das Kabel zu bestätigen, gestalten Sie die Verdrahtungsöffnung entsprechend der Kontaktnummer. Das Verdrahtungsloch kann die Anforderungen von Drähten mit großem Drahtdurchmesser erfüllen. Das Verhältnis des Durchmessers des Drahtkerns zum Innendurchmesser des Schweißbechers beträgt im Allgemeinen 0,5–0,7; Beim Anschließen eines Drahtes gilt das Konstruktionsprinzip, dass der Durchmesser der Kabelseele und des Anschlusslochs des Kontakts angemessen ist und das Verhältnis des Durchmessers der Drahtseele zum Innendurchmesser des Schweißlochs im Allgemeinen 0,6-0,8 beträgt.

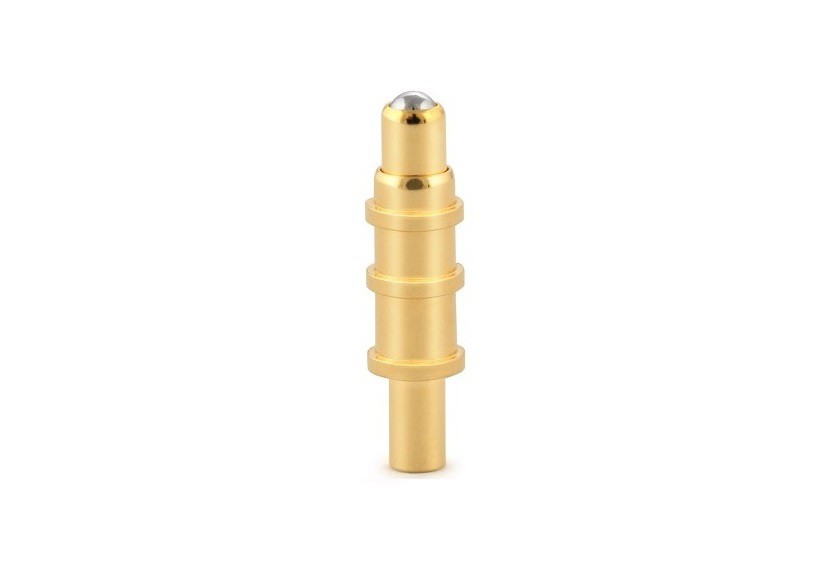

2. Anforderungen an die Form des Endkontakts
Beim Pogo-Pin-Steckverbinder ist das Kontaktstück ein unverzichtbarer Bestandteil des Steckverbinders und seine Hauptfunktion besteht darin, für die Signalübertragung verantwortlich zu sein. Beim Designprozess des Steckverbinders wird der Kontakt durch das Steckende und das Endstück gebildet. Das Steckende besteht im Allgemeinen aus elastischen Teilen und starren Teilen, um die Zuverlässigkeit des Kontakts zwischen dem Anschlussstecker und der Buchse zu gewährleisten; das Ende des Kontakts ist verantwortlich für die Kabelverbindung zwischen den Geräten, die Verbindung zwischen den Leiterplatten oder Die Verbindung zwischen dem Kabel und der Platine wird für die Verbindung des Kabels verwendet. Das Anschlussende des Steckverbinders kann in vier Typen unterteilt werden: Schweißdrahttyp, Crimpdrahttyp, Isolationsdurchdringungstyp und lötfreier Wicklungstyp; Anwendung Auf der Leiterplatte lassen sich die Anschlussformen in vier Typen einteilen: gerades Schweißen, gebogenes Schweißen, Oberflächenmontage und lötlose Einpresstechnik.
