Zunächst einmal, was ein "Miniatur-Pogo-Pin" ist, genau wie der Name, "Miniatur-Pogo-Pin" ist auch eine Art Pogo-Pin, aber sein Volumen ist sehr klein und die Raumnutzungsrate ist sehr niedrig (spezielle Platzersparnis)
Die erste ist die Anwendung von Micro-Pogo-Pins. Es handelt sich um ein neuartiges Steckverbindersystem, das für den Einsatz auf begrenztem Raum geeignet ist. Wenn das Produkt ein flaches Design erfordert oder wenn das Endprodukt modular sein muss, sollten Steckverbinder vermieden werden, daher sind Miniatur-Pogo-Pins eine ideale Wahl. Die Steckverbinder werden direkt auf die Kontaktpads auf der Leiterplatte geschoben.
Zweitens die Produkteigenschaften des Miniatur-Pogo-Pins. Der Nennstrom kann 10 A erreichen, der minimale Pinabstand beträgt 0,4 mm (Durchgangslochhalterung) / 0,3 mm (Oberflächenmontage) und die Lebensdauer beträgt mehr als 50.000 Zyklen. Mit hoher Vibrationsfestigkeit kann es für die Datenübertragung oder Stromübertragung von dünnen und leichten Mobiltelefonmodulen (Display, Audiobuchse, Laden und andere Module) geeignet sein.

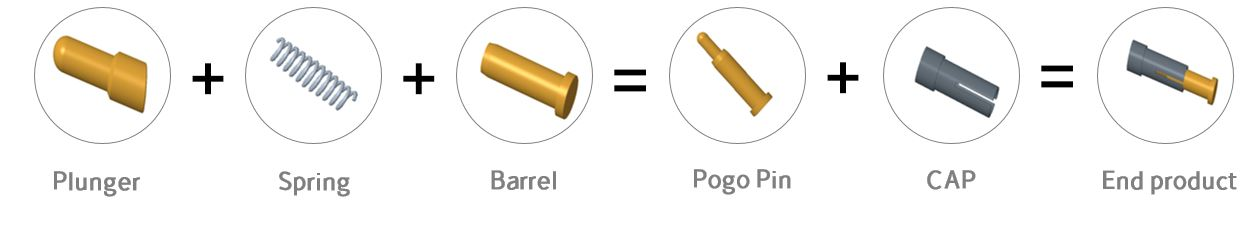

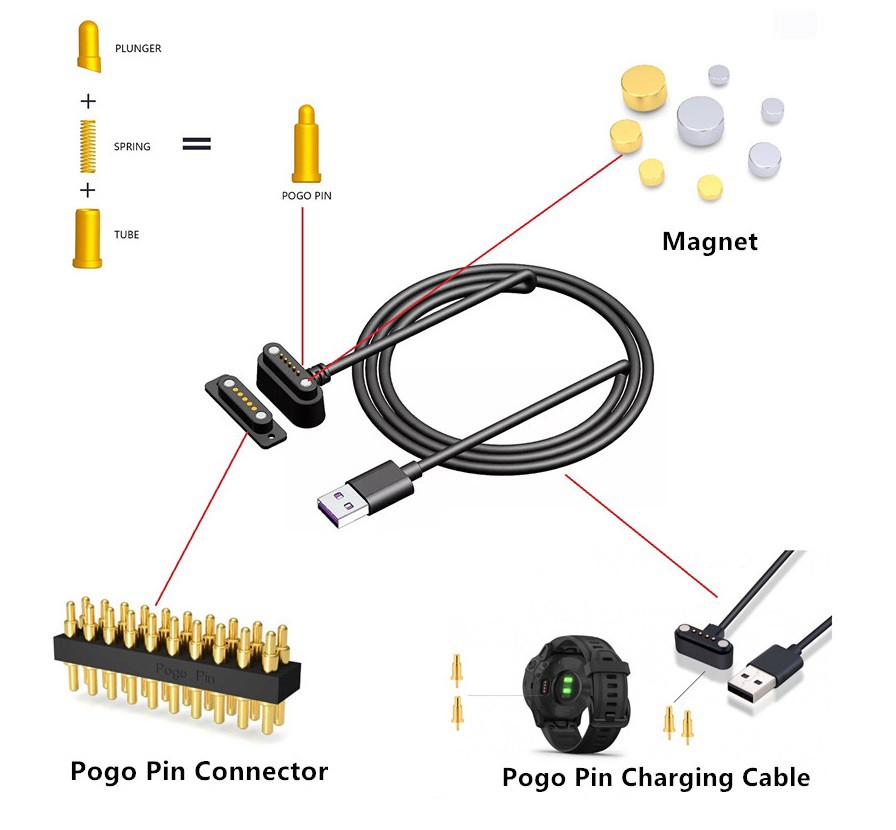

3. Die Struktur und das Funktionsprinzip des Miniatur-Pogo-Pins. Wie ein normaler Pogo-Pin besteht der Miniatur-Pogo-Pin-Stecker aus einem dünnen Rohr mit einer Feder und einem Fingerhut im Inneren. Die Feder drückt die Pins zu den Kontaktpads auf der Leiterplatte und stellt so einen zuverlässigen, vibrationsfesten elektrischen Kontakt her.
4. Maßgeschneidertes Design. Miniatur-Pogo-Pins sind mit einer Auswahl an benutzerdefinierten Pogo-Pins erhältlich und verwenden Höhen, die den Spezifikationsanforderungen entsprechen. Das Produkt kann auf die Produktionslinie der vollautomatischen Montage angewendet werden. Eine Auswahl an kundenspezifischen Designs, einschließlich verschiedener Formen von Stift- und Steckverbindergehäusen, Protektoren, Verpackungen oder passenden weiblichen Headern.
5. Standard-Design. Kunden können das Design entsprechend den speziellen Anforderungen des Projekts frei wählen. Neben unregelmäßigen Strukturen können Kunden Pogo-Pin-Terminals auch als neuen Standard für einreihige, zweireihige oder mehrzeilige Pin-Header-Produkte verwenden.
