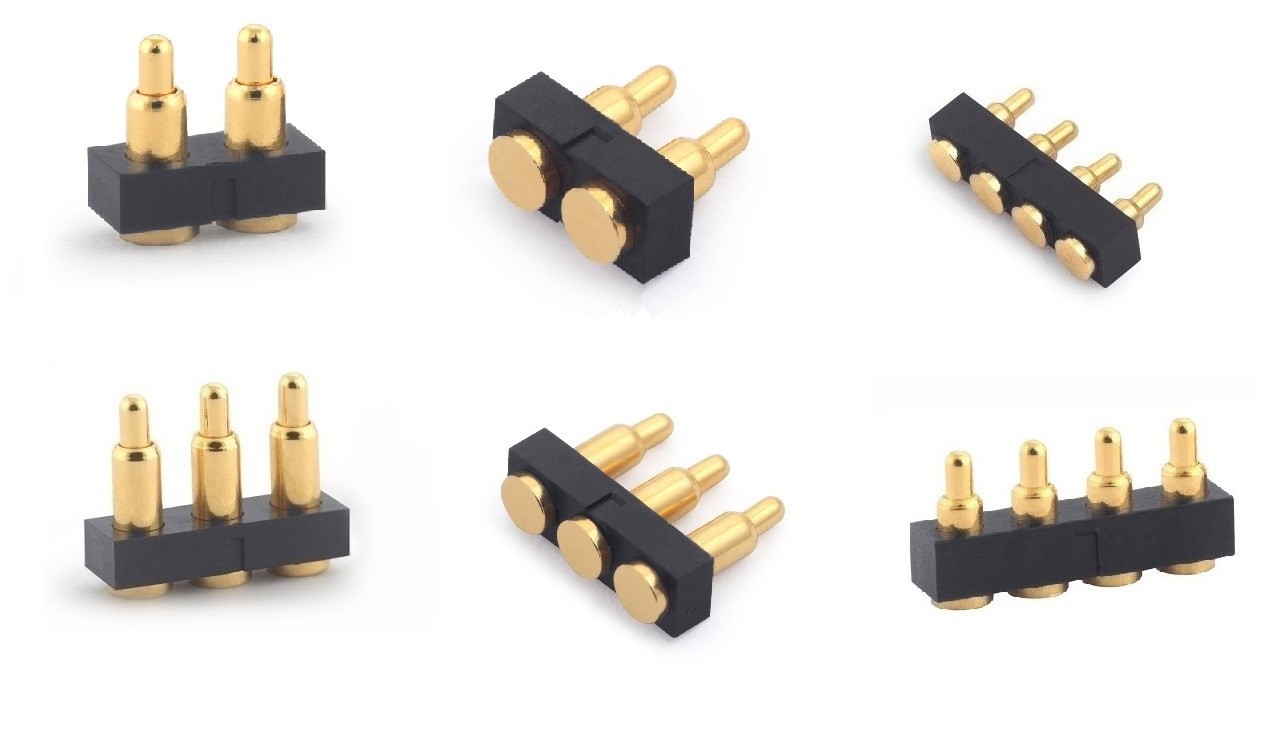

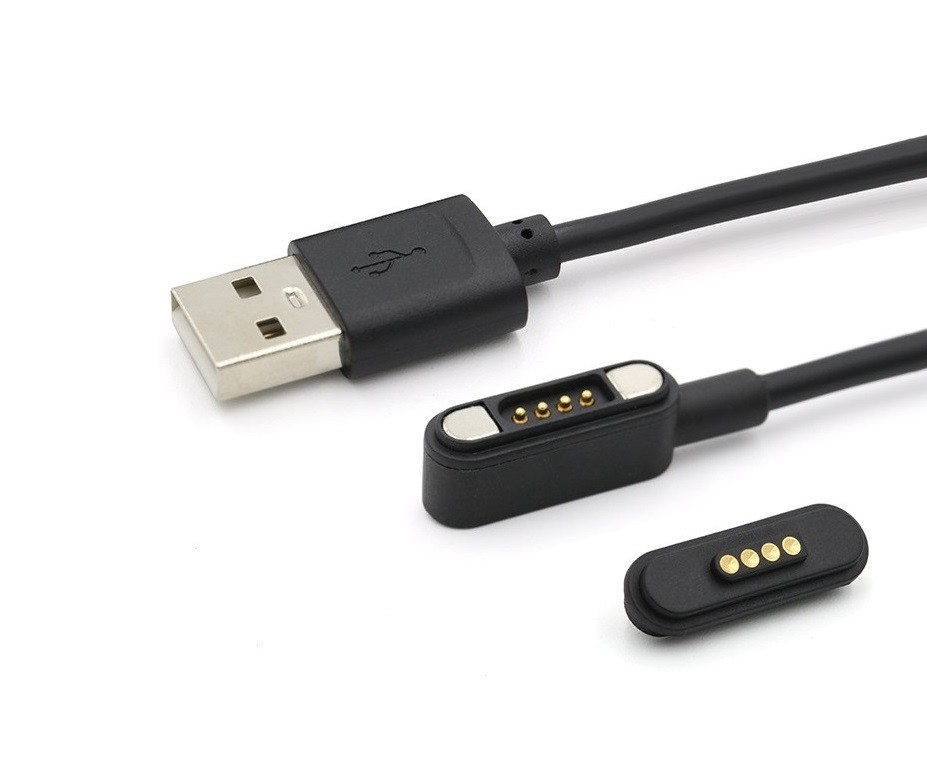

Wie verwende ich den Pogo-Pin-Schnellverbinder?
Ein Schnellverbinder ist ein Werkzeug zum Verbinden und Stecken bei Luftdichtheitsprüfungen. Um die Produktionseffizienz zu verbessern, müssen Schnellkupplungen mit zuverlässiger Qualität und vollständiger unterstützender Ausrüstung ausgewählt werden. Daher müssen bei der Auswahl eines Schnellanschlusses Faktoren wie Art der anzuschließenden Arbeitsdüse, Prüfflüssigkeit, Prüfdruck, Prüftemperatur und Prüfumgebung berücksichtigt werden. Daher ist es notwendig, die funktionalen Eigenschaften der erforderlichen Schnellkupplungen zu verstehen, um eine hohe Übereinstimmung der Ausrüstung zu gewährleisten.
Beispielsweise testet der Steckverbinder der New Energy-Batterie hauptsächlich diese beiden Aspekte, zum einen den Dichtungsleistungstest und zum anderen den umfassenden Test der Batterieleistung. Bei der Dichtigkeitsprüfung des Batteriepackgehäuses müssen verschiedene Schnittstellen am Gehäuse abgedichtet werden, wie z. B. explosionsgeschützte Ventilschnittstelle, Kabelschnittstelle, Hochspannungsschnittstelle usw.
Die Konstruktionsmethode von Schnellverbindern ist viel komplizierter als bei gewöhnlichen Verbindern. Nur die Strombelastung, die Lebensdauer, die Stärke des externen Relais, die Sicherheitsleistungsstandards und andere Faktoren des Schnellverbinders müssen sorgfältig berücksichtigt werden. Achten Sie also mehr auf die Auswahl der Schnellverbinder, es gibt viele Verbindungsmethoden. Um die Arbeitseffizienz, Sicherheit und Zuverlässigkeit zu gewährleisten, müssen wir die Verdrahtungsmethoden einiger Schnellkupplungen verstehen.
Verdrehter Anschluss von Schnellkupplungen
Verdrillen bedeutet, dass die zu verbindenden Adern direkt und fest miteinander verdrillt werden. Im Allgemeinen werden Kupferdrähte meist durch Litzen verbunden, und Einzellitzen-Kupferdrähte werden direkt verbunden.
①Wenn Sie einadrige Kupferdrähte mit kleinem Querschnitt verbinden, kreuzen Sie zuerst die Kerndrähte der beiden Drähte in X-Form, verdrillen Sie sie dann 2 bis 3 Mal, richten Sie dann die beiden Drähte gerade und legen Sie dann jeden Draht auf den anderen Kerndraht . Schließen Sie 5 bis 6 Mal und schneiden Sie dann den überschüssigen Faden ab.
②Wenn Sie einadrige Kupferdrähte mit großem Querschnitt anschließen, füllen Sie zuerst einen Kerndraht mit demselben Durchmesser an der Überlappung der beiden Drähte ein und umwickeln Sie ihn dann fest mit einem blanken Kupferdraht mit einem Querschnitt von etwa 1,5 mm2 und dem Die Wickellänge beträgt etwa 10 Prozent des Drahtdurchmessers. und falten Sie dann jeweils die Enden der Kerndrähte der Verbindungsdrähte zurück und wickeln Sie dann die blanken Kupferdrähte an beiden Enden für 5 bis 6 Windungen weiter und schneiden Sie dann die überschüssigen Drahtenden ab.
(3) Beim Verbinden einzelner Kupferdrähte mit unterschiedlichen Querschnitten zuerst den Kerndraht des dünnen Drahtes 5 bis 6 Windungen fest um den Kerndraht des dicken Drahtes wickeln, dann das Ende des dicken Drahtes zurückfalten und andrücken fest auf die Wickellage legen, dann den Kerndraht des dünnen Drahtes 3 bis 4 Windungen weiter wickeln und die überstehenden Drahtenden abschneiden.
Abzweiganschlüsse für Schnellkupplungen
Wickeln Sie das Ende des Abzweigkerndrahts fest um den Hauptkerndraht für 5 bis 8 Windungen und schneiden Sie das überschüssige Ende ab, um die T-förmige Abzweigverbindung eines einzelnen Kupferdrahts zu realisieren. Bei Kerndrähten mit kleineren Querschnitten das Ende des Abzweigkerndrahtes mit einem Wickelknoten auf den Hauptkerndraht binden und den überschüssigen Faden nach 5 bis 8 Windungen abschneiden.
Kurzschlussverbindung des Schnellverbinders
Das Kurzschließen der Verbindung kann die Steckverbinderverdrahtung beschleunigen, direkt mit einer Zange drücken und kann auch isoliert werden, um einen schlechten Kontakt effektiv zu verhindern. Die Kurzschlussmutter kann auch die Drähte kurzschließen, die beiden Drähte miteinander verdrillen und sie dann mit der Kurzschlussmutter, die ebenfalls sehr fest ist, anschrauben.
Die oben genannten drei sind die am häufigsten verwendeten Verdrahtungsmethoden. Um zu sagen, welche Verdrahtungsmethode im Steckverbinder am schnellsten ist, muss der Draht direkt geschnitten, die beiden Drähte, die direkt miteinander verbunden werden sollen, verdrillt und dann mit Isolierband abgedichtet werden. Dieser Ansatz ist jedoch zu heftig, was wahrscheinlich zu einem schlechten Kontakt führt und leicht die Produktionsarbeit beeinträchtigt. Darüber hinaus können Sie die beiden Drähte auch direkt mit einem Lötkolben verlöten, was sicherer ist.
