Wie entwerfe ich die TWS-Kopfhörerantenne?
Als wichtiger Bestandteil des Bluetooth-Moduls spielt auch die TWS-Headset-Bluetooth-Antenne eine wichtige Rolle im TWS-Headset. Das Design der Bluetooth-Antenne und ihre Eignung mit dem Headset tragen dazu bei, die Übertragungsqualität der Bluetooth-Kommunikation zu verbessern und damit die tatsächliche Benutzererfahrung zu verbessern.
Unter den aktuellen TWS-Headsets sind die weit verbreiteten Bluetooth-Antennen hauptsächlich in vier Typen unterteilt, nämlich PCB-Onboard-Antennen, FPC-Antennen, Keramikantennen und LDS-Antennen. Dieses Mal wird I Love Audio Network die Rolle, die Typen und die Designauswahl der TWS-Headset-Bluetooth-Antenne unter drei Aspekten teilen: die Bedeutung der Antenne im TWS-Headset, die Einführung der TWS-Headset-Bluetooth-Antenne und die Auswahl des TWS-Headset-Designs.
1. Die Bedeutung der TWS-Kopfhörerantenne
Von altmodischen Radios bis zu aktuellen intelligenten Lautsprechern, von "großen Brüdern" bis zu Smartphones, von traditionellen Bluetooth-Headsets bis hin zu TWS-True-Wireless-Headsets. Bei der Entwicklung der Unterhaltungselektronik-Technologie ist die Antenne eine wichtige Firmware. Mit der Geburt des Konzepts des Internets von allem ist die Rolle der Antenne noch wichtiger für Smart Homes, intelligente Fahrzeuge und intelligente tragbare Geräte, die miteinander verbunden und von einer Maschine gesteuert werden.
TWS-Ohrhörer sind True Wireless Stereo-Ohrhörer. Die Hauptmethode besteht darin, sich über Bluetooth-Hochfrequenz mit mobilen Geräten wie Mobiltelefonen und Computern zu verbinden und dann Audioinformationen an die Ohrhörer zu übertragen und sie dann auf der Kopfhörerseite zu dekodieren und auszugeben.
In diesem Prozess muss die Bluetooth-Antenne als "Turm" fungieren, um zwischen den beiden Parteien zu kommunizieren und die Aufgaben des Sendens und Empfangens auszuführen. Daher ergänzen sich im TWS-Headset der Bluetooth-Chip und die Bluetooth-Antenne, um eine drahtlos übertragene Musikwiedergabe zu realisieren und die Fesseln von Drähten zu vermeiden.
2. Einführung der TWS-Headset-Bluetooth-Antenne
Als wichtige Firmware des TWS-Headsets ist die aktuelle Entwicklung der Bluetooth-Antenne relativ ausgereift. Es gibt hauptsächlich vier Arten von PCB-Onboard-Antennen, FPC, Keramik und LDS. Berücksichtigen Sie das Aussehen des TWS-Kopfhörerprodukts, die Frequenzbandanforderungen und die Kosten, um den am besten geeigneten Antennentyp auszuwählen.
Leiterplatten-Onboard-Antenne
Wie der Name schon sagt, ist die Leiterplatten-Onboard-Antenne ein Antennentyp, der direkt auf die Leiterplatte gezeichnet wird. Es wird häufig in Einzelfrequenzmodul-Leiterplatten wie Bluetooth-Modulen, WIFI-Modulen und ZIGBEE-Modulen verwendet. Bei TWS-Ohrhörern ist die Anwendung der integrierten Bluetooth-Antenne aufgrund der Lautstärkebegrenzung relativ selten.
Leiterplatten-Onboard-Antennen können von Anbietern von Leiterplatten entworfen und implementiert werden, die dem Schaltungsteil der Platine entsprechen.
Vorteile: Die PCB-Onboard-Antenne erfordert kein mehrfaches Debugging und kann ohne Kosten direkt auf die Leiterplatte gezeichnet werden.
Nachteile: Die erforderliche Fläche ist groß, die Richtwirkung ist relativ einfach, nur für ein einzelnes Frequenzband geeignet, die Konsistenz verschiedener Antennenchargen ist relativ schlecht und die Anti-Interferenz-Fähigkeit ist schlecht.
FPC-Antenne

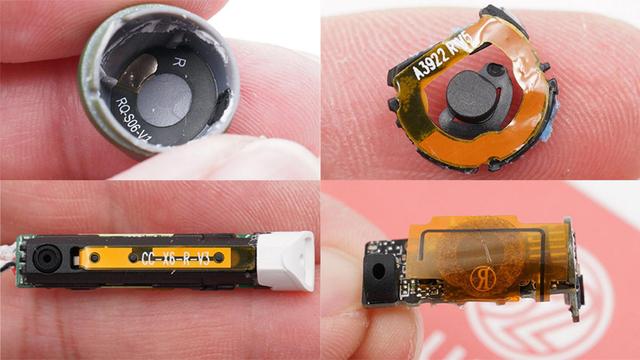

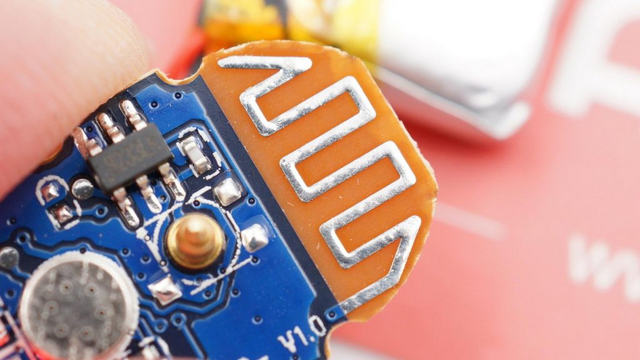

Die FPC-Antenne entwickelte sich aus der PCB-Onboard-Antenne. Aufgrund der Lautstärkebegrenzung des TWS-Headsets kann der Platz auf der internen Hauptplatine die Antenne nicht aufnehmen. Die FPC-Antenne entspricht dem Entfernen der Antennenschaltung aus der Leiterplatte und der Verwendung anderer externer Metalle, um die Antenne zu einer separaten Komponente zu machen. Damit es besser im Innenraum des TWS-Headsets platziert werden kann.
FPC-Antenne kann durch PCB-Board-Fabrik der Softboard und flexibles Material realisiert werden.
Vorteile: Anwendbar auf die meisten kleinen elektronischen Produkte, sind die Frequenzbänder, die gemacht werden können, auch reich, die Leistung ist besser und die Kosten sind niedriger.
Nachteile: Jedes Produkt muss einzeln debuggt und manuell gepatcht werden.
LDS-Antenne
Die LDS-Antenne ist ein weiteres Upgrade der FPC-Antenne. Obwohl die FPC-Antenne den Innenraum des Headsets weitgehend nutzen konnte, benötigt sie immer noch eine flache Ebene, um sie zu befestigen.

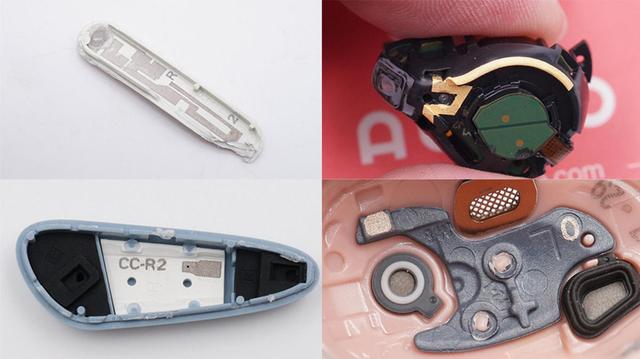

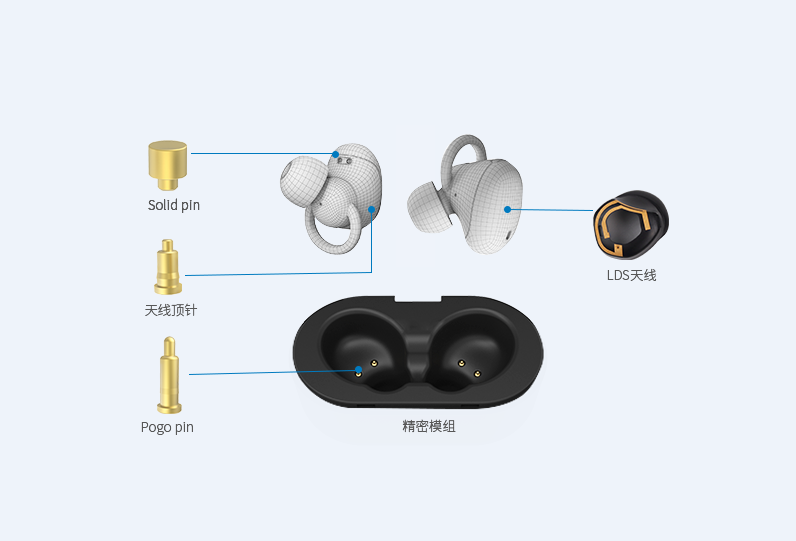

Die LDS-Antenne verwendet die Laser-Direct-Molding-Technologie, die Lasertechnologie verwendet, um Metallantennenmuster auf Halterungen, Abdeckplatten usw. direkt zu bilden, die auf unregelmäßige Oberflächen in den Ohrhörern gelasert werden können, wodurch der Innenraum der Ohrhörer weiter genutzt wird.
Hersteller von LDS-Antennen für Laserbearbeitung, Lasertechnik und Galvanotechnik können dies unterstützen.
Vorteile: Alle Richtungen können unterstützt werden und haben eine starke Akzeptanz.
Nachteile: Die Kosten sind teurer, und es gibt spezielle Anforderungen an das Material der Außenfläche des Produkts.
Keramikantenne

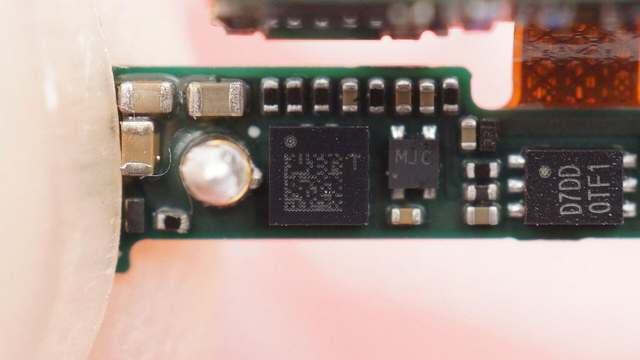

Die Keramikantenne ist ein weiteres Antennenprodukt, das in Bluetooth-Modulgeräten weit verbreitet ist. Es ist nach der Verwendung von Keramikschalen benannt. Es ist hauptsächlich in zwei Arten unterteilt: Blockkeramikantenne und Mehrschicht-Keramikantenne.
Die Bulk-Keramikantenne besteht darin, den Metallteil der Antenne auf die keramische schnelle Oberfläche zu drucken, und die mehrschichtige Keramikantenne kann entsprechend den Designanforderungen auf jede keramische dielektrische Schicht gedruckt werden, wodurch die Größe der Antenne reduziert wird.
Vorteile: Kleine Größe, einfache Anwendung, niedrige Kosten, gute Leistung und nur einen kleinen Platzbedarf einnehmen.
Nachteile: Die Anforderungen an den Abstandsbereich sind relativ hoch, die Direktionalität ist relativ einheitlich und es gibt Anforderungen an die Platzierungsposition.

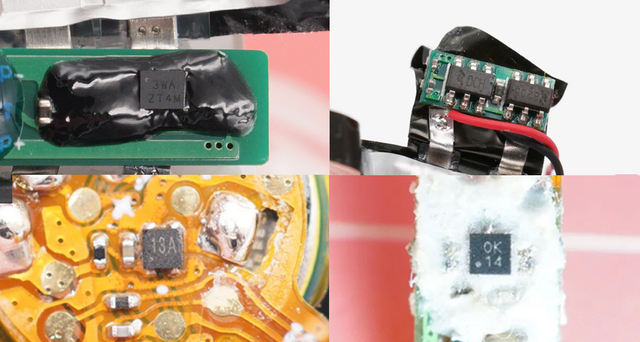

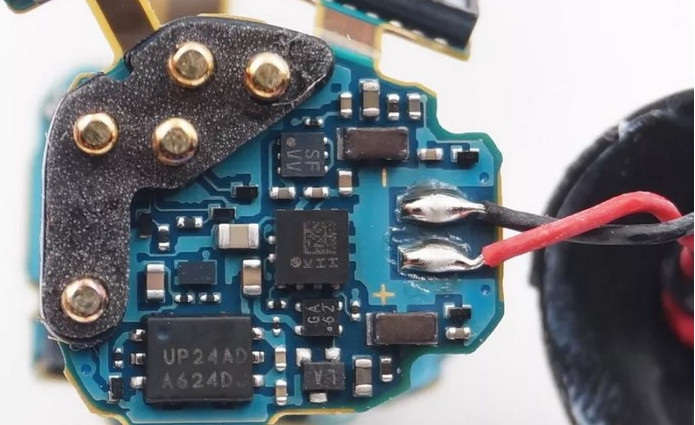

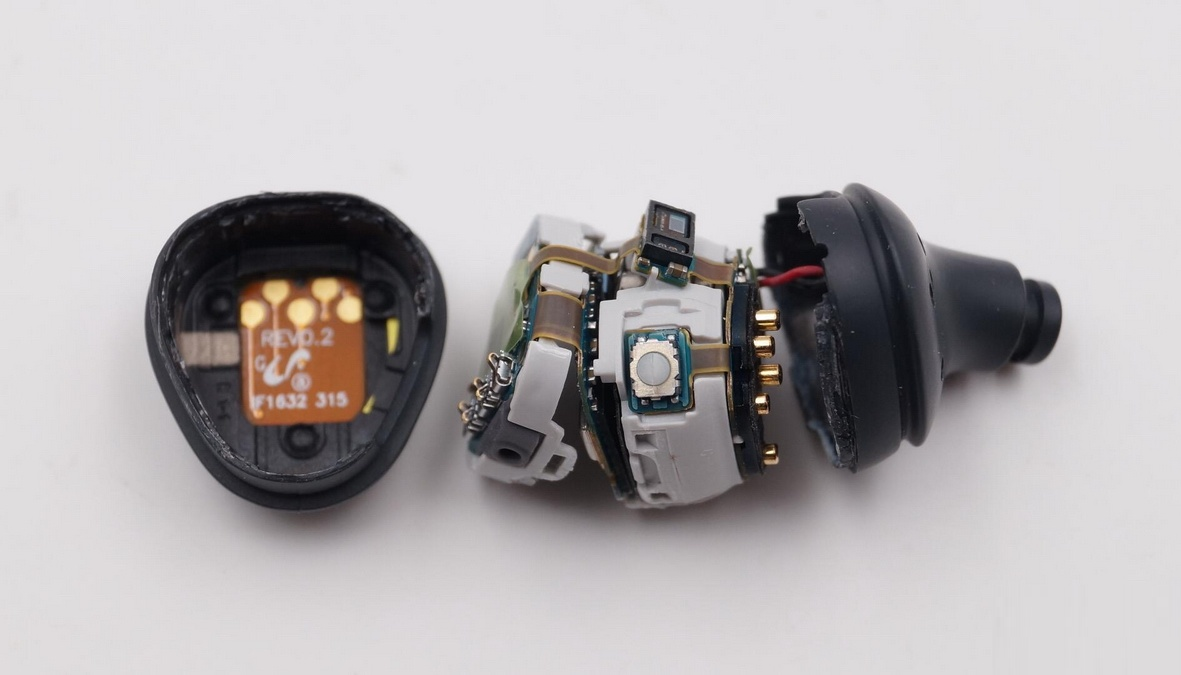

Pogo Pin Antenne

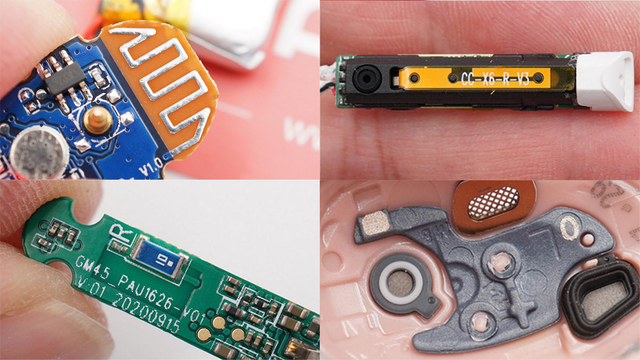

So wählen Sie die richtige Antenne aus
Theoretisch kosten PCB- und FPC-Antennen in Bezug auf die Kosten weniger, Keramikantennen sind moderat und LDS-Antennen sind teurer; und in Bezug auf die Raumnutzung sind LDS-Antennen am flexibelsten und können den Innenraum des Headsets voll ausnutzen.
In Bezug auf die Leistung sind die Sende- und Empfangsfähigkeiten externer Antennen im Allgemeinen besser als die von eingebauten Antennen. TWS-Headsets sind aufgrund von Lautstärkebeschränkungen und Portabilitätsanforderungen mit integrierten Antennen ausgestattet. Die Leistung ist relativ ähnlich, und es ist notwendig, eine Vielzahl von Faktoren umfassend zu berücksichtigen, um eine geeignete Antenne auszuwählen.
Das Design der Bluetooth-Antenne des TWS-Headsets beeinflusst die Übertragungsqualität der Bluetooth-Kommunikation, was sich wiederum auf die tatsächliche Benutzererfahrung auswirkt. Die Auswahl einer Bluetooth-Antenne wird von vielen Faktoren wie Leistung, Frequenzband, Kosten und Platz für die Nutzung beeinflusst. Nur durch die Berücksichtigung der spezifischen Produktbedingungen und Einsatzszenarien und die Auswahl einer geeigneten Antenne kann die maximale Leistung des Produkts erreicht werden.
Zusammenfassen
Die tatsächliche Benutzererfahrung von TWS-Kopfhörern erfordert die Überlagerung vieler Faktoren, um eine perfekte Wirkung zu erzielen. Als Hauptkomponente der Bluetooth-Antenne des TWS-Headsets fungiert sie als Brücke zur Kommunikation zwischen dem TWS-Headset und mobilen Geräten und bietet Garantien für die Stabilität der Bluetooth-Verbindung des TWS-Headsets und die Qualität der Übertragung der Klangqualität.
Zu den wichtigsten Bluetooth-Antennenprodukten, die derzeit in TWS-Headsets auf dem Markt verwendet werden, gehören hauptsächlich PCB-Onboard-Antennen, FPC-Antennen, Keramikantennen und LDS-Antennen. Jedes der vier Produkte hat Vor- und Nachteile und muss in Bezug auf Leistung, Frequenzband, Kosten, Nutzungsfläche usw. berücksichtigt werden, um das am besten geeignete Antennenprodukt auszuwählen und die Leistung und Wettbewerbsfähigkeit des Produkts zu verbessern.
Die Popularität von TWS-Ohrhörern hat schnell das Upgrade verwandter Industrieketten vorangetrieben. Fortschritte bei Bluetooth-Modulen, Bluetooth-Technologie, Antennen und verwandten Technologien sorgen für Verbindungsstabilität, Klangqualität und andere Aspekte der Leistung. Die aktuellen TWS-Ohrhörer haben in der frühen Entwicklungsphase selten eine Trennung erfahren, und die Klangqualität wurde beschädigt und die intermittierenden Wiedergabeprobleme traten in einer Entfernung von drei oder fünf Metern auf, was die tatsächliche Benutzererfahrung des Benutzers effektiv verbessert hat.
