So wählen Sie den Test-Pogo-Pin richtig aus
Jeder, der schon einmal gemessen und getestet hat, weiß, dass genaue Daten von der Konstruktion und den Messmöglichkeiten des Prüfgeräts abhängen. Aber nur wenige wissen, dass die Designqualität, der Herstellungsprozess, die Kompatibilität und die Leistungsspezifikationen von Testleitungen und Steckverbindern so wichtig sind wie Testinstrumente. Als nächstes konzentrieren wir uns auf die fünf spezifischen Kriterien für die richtige Auswahl von Testdrähten und Feder-Pogo-Pins.
Zuerst Sicherheit:
Ebenso wie die Stromversorgungsanforderungen müssen die Messgeräteprüfleitungen und Pogo-Pins aufgrund des direkten Kontakts mit großen Spannungen strengen Sicherheitsanforderungen entsprechen, insbesondere gemäß den internationalen IEC1010-Spannungs- und Kategorieanforderungen, nämlich CATI, CAT II, CAT III oder CATIV . Andere Anforderungen von IEC1010 umfassen auch Transientenprüfungen, dielektrische Stehspannungen oder Prüfungen, um zu überprüfen, ob das Produkt eine ausreichende Isolierung aufweist und die Anforderungen an Strom, elektrische Luftstrecke, freiliegende Metallfederkausche und Schlagfestigkeit erfüllt. Qualitativ hochwertige Prüfnadeln gehören zusammen mit wichtiger persönlicher Schutzausrüstung wie Handschuhe und Augenschutz zu den in der NFPA70E-Norm definierten persönlichen Schutzmaßnahmen.
Zweitens Robustheit und Langlebigkeit:
Hochwertige Messleitungen und Steckverbinder erleiden keine Leistungseinbußen durch tägliche Reibung wie Ziehen, Drücken und Durchstechen. Beide Enden der Testleitung sollten gut gestaltete Anti-Stress-Hüllen haben. Die Testfederkausche sollte ein gehärtetes Metall sein, das wiederholten Verbindungen standhält und jedes Mal genaue Daten übertragen kann.
Im Vergleich zu billigen Materialien bietet der speziell hergestellte mehradrige verzinnte Beryllium-Kupferdraht Flexibilität, lange Lebensdauer, hervorragende Leitfähigkeit und Präzision. Weitere Faktoren sind die interne Schweißqualität des Pogo-Pins und des Steckers und der Temperaturbereich des Materials.
Drittens Designleistung und Indikatoren:
Es ist sehr wichtig, dass das Design der Testfederkausche und des Testclips bequem ist oder nicht. Eine angenehme, griffige Grifffläche hilft, die Nadel fest in der Hand zu halten, und eine starke Federklemme sorgt für eine feste Verbindung. Die Verbindung soll einfach sein und passende Teile sollen sich mühelos und stressfrei ineinander schieben lassen. Die Kontakte an hochwertigen Steckverbindern sollten vernickelte oder vergoldete maschinell bearbeitete Messingsteckverbinder sein, nicht nur Messingguss. Die Verwendung von vergoldeten Kontakten bietet Genauigkeit und Oxidationsbeständigkeit, wodurch eine dauerhafte, sichere und zuverlässige Verbindung bereitgestellt wird.
Der Auslegungsindex der Prüfleine und der Federkausche sollte mit dem passenden Prüfgerät übereinstimmen. Wenn der Index kleiner ist als das Testinstrument, wird der wahre Wert des Instruments stark reduziert. Zum Beispiel beträgt die Bandbreite des Oszilloskops 100 M und die Bandbreite der passenden Oszilloskopnadel beträgt nur 50 M, dann wird das Oszilloskop 50 M.
Viertens Hochleistungsanwendungen:

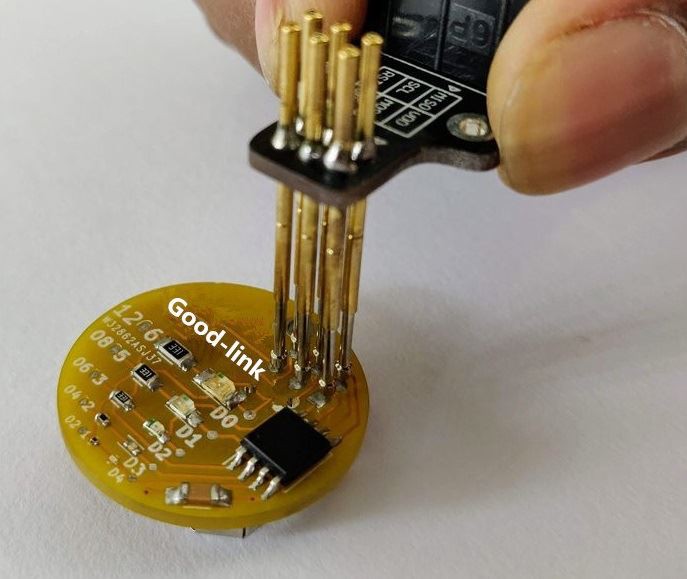

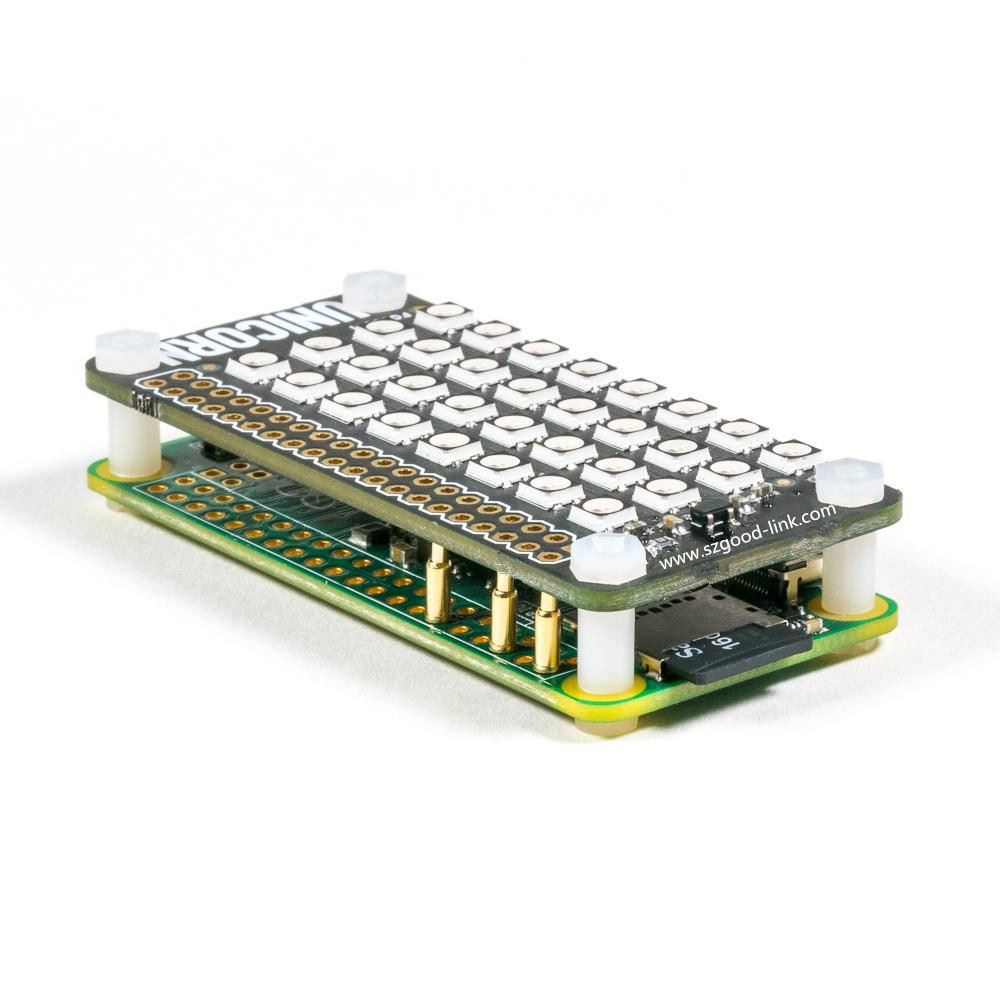

Von einem federbelasteten Pogo-Pin und einer feinen und leichten Nadel für die elektronische Schaltungsprüfung bis hin zu einem scharfen Edelstahl-Pogo-Pin und einer starken, industrietauglichen Nadel berücksichtigt das Design der Nadel nun die Bedürfnisse unterschiedlicher Anwendungen. Einspitznadeln sind beispielsweise die gebräuchlichste Form von Nadeln. Die meisten Messgeräte verfügen über eine Einpunkt-Testleitung, die für eine Vielzahl von Testanwendungen sehr nützlich ist. Eine scharfe Federkausche ist ein besseres Werkzeug zum Messen sehr kleiner Kontaktpunkte auf Leiterplatten mit hoher Dichte. Obwohl sie leicht beschädigt werden können, können Pogo-Pins normalerweise nachgeschärft werden, da sie nicht beschichtet sind.

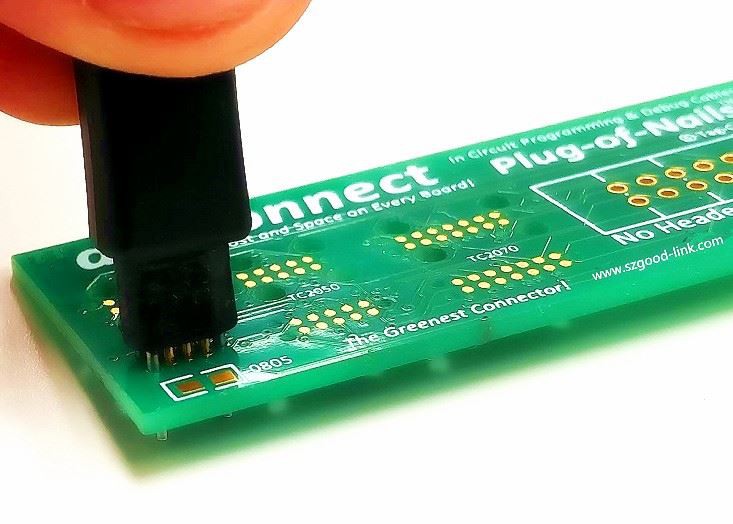

Die Nadel mit einziehbarer Federkausche ist mit einem Edelstahldraht mit sehr dünnem Durchmesser verbunden. Bis auf das Ende der Nadel ist der gesamte Draht mit einer Isolierschicht bedeckt, um zu verhindern, dass ein versehentlicher Kontakt einen Kurzschluss verursacht und den Chip beschädigt. Die Federkausche der Hakenzange ist geeignet, um die Verbindung an Ort und Stelle zu halten, was für den freihändigen Betrieb praktisch ist. Verwenden Sie Testclips unterschiedlicher Größe zum einfachen Testen von IC-Chips. IC-Testclips sind ideale Werkzeuge zum Prüfen mehrerer Pins auf einem IC-Chip. Sie sind sehr gut geeignet, um einen von vielen Chipdrähten zu finden. SMD-Nadeln können zur Festpunktprüfung auf SMD-Platinen (Surface Mount Boards) verwendet werden. Diese Art der Prüfung erfordert die Verwendung einer sehr dünnen und scharfen Federkausche an Berührungspunkten auf sehr kleinen Leiterplatten, wie MINI GRIP-XB/100 Mini-Testklemmen. Die Mikro-SMD-Klemme dient zum Klemmen der Fine-Pitch-Pins auf dem SMD-Chip. Das BNC-Adapterkabel (kurzes Patchkabel mit kleinen Drähten) erleichtert die Installation des HF-Steckers von der Platine zum Signaltesten...
Fünftens, Anschlussstecker der Testleitung:
Je nach Norm, Sicherheit und tatsächlichen Anforderungen hat der Prüfleitungsverbinder verschiedene Anwendungen und Standardstecker und -buchsen. Das Oszilloskop verfügt beispielsweise über einen BNC-Anschluss, das Multimeter über einen 4 mm Bananenanschluss und der Spektrumanalysator über einen N-Anschluss usw. Verschiedene Anwendungen haben unterschiedliche Anschlüsse. Um aufeinander abzustimmen sind verschiedene Adapter (Kupplung) auf dem Markt erschienen. Adapter), Adapter (Adapter), Adapterkabel, Verbindungskabel, Abzweigkabel usw.
Zusammenfassend sind es die fünf spezifischen Kriterien für die richtige Auswahl von Testleitungen und Pogo-Pins, die wir heute beschrieben haben. Nach diesen fünf Punkten hat jeder auch ein tieferes Verständnis von Pogo-Pins.
