Das grundlegende Designkonzept,Kolbendesign undArbeitshöhe von Pogo Pin
Das grundlegende Designkonzept des Pogo-Pins (federbelasteter Stecker):
Die elektrischen Eigenschaften finden aktiv den Weg mit dem geringsten Widerstand, um den Strom zu leiten, der beste Zustand
Der Strom wird vom Nadelschaft zur Wand des Außenrohrs und dann zur Leiterplatte geleitet. Zu diesem Zeitpunkt ist der Widerstandswert am kleinsten.
Das grundlegende Kolbendesign des Pogo-Pins (federbelasteter Stecker):
Voreingenommener Schwanz
Das Bias-Tail-Design ist das gebräuchlichste und am kostengünstigsten herzustellende Design mit einem guten Gleichgewicht zwischen Leistung, Preis und Größe. Dieses Design kann eine stabile Bodenimpedanz gewährleisten.
Vorteil: Geringer und stabiler Widerstand
Rückenübung
Der Backdrill wird normalerweise in einer Umgebung mit kleinen Anschlüssen verwendet, beispielsweise bei drahtlosen Ohrhörern, Smartphones oder kleinen IoT-Geräten. Die geringe Größe kann den Elastizitätsanforderungen der Kunden gerecht werden, da die Federlänge dieser Konstruktion die Länge des Nadelrohrs überschreiten kann. In einigen Fällen, in denen der Platz begrenzt ist.
Kegeldesign
Diese Art der Konstruktion ist die beste Wahl für Steckverbinder mit hohen Anforderungen an die Konzentrizität, da die Feder am besten direkt auf den konischen Endstift der Stiftachse gesetzt werden kann. Der konische Schwanz an der Unterseite der Stiftachse ist im Inneren der Feder platziert, um das Wackeln der Stiftachse zu verringern. Vorteil: Einfaches Drehen, geringe Schiefe, niedrige Kosten.
Balldesign
Das Kugeldesign ist die beste Option für anspruchsvolle Umgebungen wie schwere Maschinen, Ladevorgänge und medizinische Anwendungen. Der Kontakt ist stabiler und ein hoher Strom ist wichtig.
Vorteil: Stabiler Widerstand, kann hohen Strom durchlassen

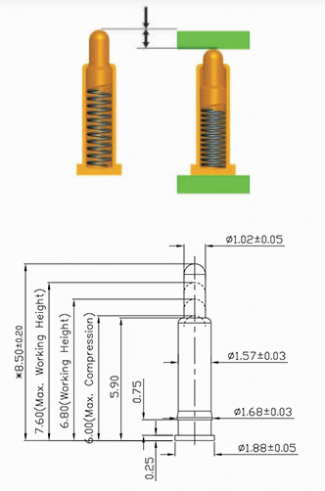

Die grundlegende Arbeitshöhe des Pogo-Pins (federbelasteter Stecker):
Im Allgemeinen beträgt die Kompression während des Betriebs 2/3 des Gesamthubs. Wenn die Kompression ausreichend ist, ist die positive Kraft zu niedrig, sodass die Impedanz nicht stabil ist.
Die Verwendung eines Pogo-Pins in Arbeitshöhe erhöht die Haltbarkeit und Leistung des Steckverbinders erheblich.
Die Batteriekontaktplatte oder der goldene Finger, der den Pogo-Pin verbindet, muss frei von Schmutz, Oxidation usw. sein.
Bitte beschränken Sie die Verwendung auf die in der Zeichnung angegebenen Spezifikationsbereiche.
