Wie werden die Pogo-Pin-Federstifte auf der Leiterplatte installiert?
POGO PIN ist ein sehr häufig verwendeter elektronischer Steckverbinder. Sein Grundaufbau besteht aus einem Drehnadelrohr, einer Drehnadel und einer Druckfeder. Die Mündung des Nadelrohrs ist gecrimpt, um die Nadel innerhalb des Nadelrohrs zu halten, und die Kontaktkraft wird durch die Feder bereitgestellt, um eine elektrische Verbindung zwischen der Nadel und den Andockteilen herzustellen. Ich glaube, viele Leute wissen nicht, wie POGO PIN geschweißt wird. Lassen Sie uns herausfinden, wie der POGO-PIN-Anschluss auf die Platine gelötet wird.
Mit der Entwicklung des Marktes und der Aufwertung von Produkten beschränken sich immer mehr Verbraucher nicht nur auf die Multifunktion von Produkten, sondern benötigen auch ein modisches Aussehen und ein kleines und dünnes Aussehen. POGO PIN ist eine sehr feine Sonde, und ihr Volumen kann sehr klein sein, sodass sie das Gewicht des Steckverbinders reduzieren, Platz sparen und bei der Verwendung in Präzisionssteckverbindern ein schönes Aussehen haben kann.

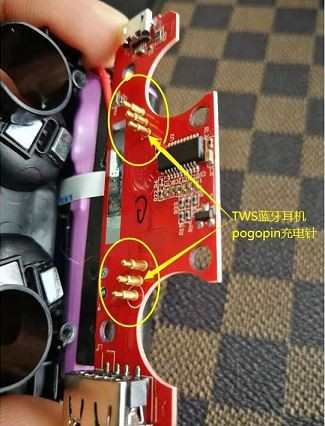

In der täglichen Arbeit gibt es viele Kundenanfragen, wie man POGO PIN auf dem Produkt verwendet, wie man es auf die Leiterplatte lötet, tatsächlich werden während der Verwendung von POGO PIN die männlichen und weiblichen Enden angedockt und der Pogo Stift komprimiert einen bestimmten Hub (der Kompressionsbetrag beträgt 1,0 mm). , Federkraft 70 g ± 20 g). Es kann eingeschaltet werden, Signale übertragen usw., um verschiedene Funktionen zu erreichen.
POGO PIN kann auf die Leiterplatte gelötet werden, um es zu fixieren, oder es kann auf der Produktstruktur fixiert werden, was professionelle Konstrukteure erfordert, um das Problem zu lösen. Und wir können Ihnen mit 10 Jahren Erfahrung in der Herstellung von POGOPIN-Federkauschen in hoher Qualität und Quantität wirklich helfen. Um die Qualität der Produkte zu gewährleisten, müssen die Details jeder Verarbeitungskette sehr gut kontrolliert werden. Die von uns hergestellten Federkauschen waren immer führend, wurden von einigen namhaften in- und ausländischen Unternehmen als Lieferanten von Verbindungsstücken anerkannt und haben sich einen guten Ruf erworben.
Wie werden Pogo-Pin-Pogo-Pins auf der Leiterplatte installiert?
Zuerst Oberflächenmontage
Der Pogo-Pin wird normalerweise stabil installiert, und der Boden des Nadelrohrs ist ein flaches Bodendesign, sodass wir ein vertikales oder horizontales Gehäuse verwenden können, was das Löten mit der Leiterplatte erleichtert. Außerdem haben einige Nadeln am Ende Positionierungsstifte, sodass es keinen Versatz gibt und es besser funktioniert.
Zweitens die Installationsmethode für gerade Lötfahnen
Gewöhnliches Plug-in-Paket für einfaches Löten. Darüber hinaus verwenden wir häufig Tail-End-Plug-In-Pakete, was den Pogo-Pin-Herstellern auch mehr Optionen in Bezug auf die Platznutzung bietet.
Drittens schwimmende Installation
Verwendet hauptsächlich ein doppeltwirkendes Doppelkopf-Design, das besser für die Verbindung ohne Schweißdruck geeignet ist und den Ingenieuren mehr Raumflexibilität bei der Herstellung von Zwei-Wege-Board-to-Board-Verbindungen ermöglicht.
Die oben genannten Punkte sind mehrere Installationsmethoden für Pogo-Pin-Federkauschen, die Ihnen heute empfohlen werden. Es gibt viele andere Installationsmethoden für Pogo-Pin-Federkausche, wir müssen immer noch entsprechend unserer tatsächlichen Situation auswählen.
